Giới thiệu về biến áp 1 pha ra 3 pha

Biến áp 1 pha ra 3 pha là thiết bị điện chuyên dụng được thiết kế nhằm chuyển đổi nguồn điện 1 pha 220V sang nguồn điện 3 pha 380V. Nhờ đó, thiết bị giúp vận hành hiệu quả các máy móc công nghiệp, động cơ, motor và thiết bị điện yêu cầu nguồn điện 3 pha trong khi khu vực chỉ có nguồn 1 pha sẵn có.

Thiết bị này đặc biệt phù hợp cho các hộ gia đình, xưởng sản xuất nhỏ, khu dân cư hoặc vùng nông thôn – nơi hệ thống điện 3 pha chưa được triển khai rộng rãi do hạn chế về hạ tầng điện lực. Với khả năng cung cấp nguồn điện ổn định, biến áp 1 pha ra 3 pha không chỉ giúp tiết kiệm chi phí đầu tư kéo điện 3 pha mà còn đảm bảo hiệu suất hoạt động ổn định và an toàn cho các thiết bị điện.

Cấu tạo cơ bản của biến áp 1 pha ra 3 pha

Biến áp 1 pha ra 3 pha được thiết kế với cấu trúc kỹ thuật tối ưu, bao gồm các bộ phận chính sau:

Cuộn sơ cấp (Primary winding): Có nhiệm vụ tiếp nhận nguồn điện đầu vào 1 pha 220V, là nơi bắt đầu quá trình biến đổi điện áp.
Cuộn thứ cấp (Secondary winding): Thực hiện chức năng chuyển đổi điện áp đầu ra thành nguồn điện 3 pha 380V, cung cấp cho các thiết bị và máy móc cần điện 3 pha.
Lõi thép (Core): Được chế tạo từ vật liệu có tính từ cao, giúp dẫn từ thông hiệu quả giữa các cuộn dây, giảm tổn hao năng lượng và nâng cao hiệu suất làm việc của biến áp.
Mạch điều khiển và cân pha: Giữ vai trò quan trọng trong việc tạo pha ảo, đồng thời cân bằng điện áp giữa các pha để đảm bảo nguồn điện đầu ra ổn định và đồng đều.
Bộ bảo vệ và tản nhiệt: Bao gồm các linh kiện bảo vệ quá tải, quá dòng và hệ thống làm mát giúp duy trì nhiệt độ hoạt động ổn định, kéo dài tuổi thọ và đảm bảo an toàn cho thiết bị.

Sơ đồ nguyên lý biến áp 1 pha ra 3 pha chi tiết

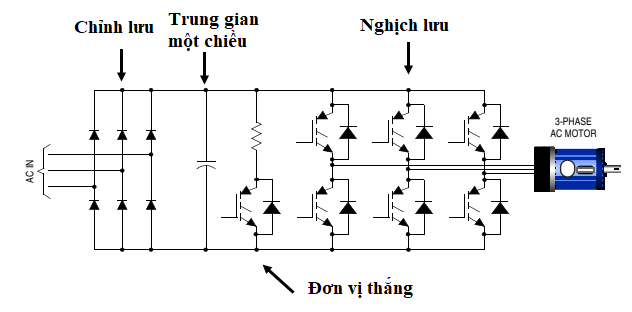

Dưới đây là sơ đồ nguyên lý cơ bản thể hiện quá trình chuyển đổi điện áp từ 1 pha 220V sang 3 pha 380V:

Giải thích sơ đồ hoạt động:

Nguồn đầu vào: Sử dụng điện lưới 1 pha 220V làm nguồn cung cấp ban đầu cho biến áp.
Cuộn sơ cấp: Tiếp nhận nguồn điện 1 pha và truyền năng lượng qua lõi thép đến cuộn thứ cấp.
Mạch tạo pha: Là bộ phận trung tâm có nhiệm vụ tạo ra hai pha ảo lệch nhau 120° so với pha gốc, thường được thực hiện thông qua bộ biến tần (inverter) hoặc mạch điều khiển điện tử chuyên dụng.
Nguồn đầu ra: Kết quả của quá trình biến đổi là hệ thống điện 3 pha 380V cân bằng (U, V, W), đáp ứng yêu cầu hoạt động của các thiết bị, động cơ và máy móc công nghiệp.

Nhờ nguyên lý hoạt động này, biến áp 1 pha ra 3 pha cho phép sử dụng hiệu quả các thiết bị cần nguồn điện 3 pha ngay cả trong khu vực chỉ có điện 1 pha, giúp tiết kiệm chi phí đầu tư và nâng cao hiệu suất vận hành.

Ưu điểm khi sử dụng biến áp 1 pha ra 3 pha

Biến áp 1 pha ra 3 pha mang lại nhiều lợi ích thiết thực cho người sử dụng, đặc biệt trong các trường hợp cần vận hành thiết bị 3 pha nhưng khu vực chỉ có nguồn điện 1 pha. Những ưu điểm nổi bật gồm:

Tiết kiệm chi phí đầu tư: Người dùng không cần xin cấp điện 3 pha hay kéo thêm đường dây mới, giúp giảm đáng kể chi phí lắp đặt, thủ tục hành chính và thời gian thi công.
Dễ dàng lắp đặt và vận hành: Thiết bị có cấu tạo gọn gàng, quy trình đấu nối đơn giản, phù hợp cho cả hộ gia đình, xưởng sản xuất nhỏ hay khu vực dân cư.
Hiệu suất cao và điện áp ổn định: Biến áp đảm bảo chuyển đổi điện năng hiệu quả, duy trì điện áp đầu ra ổn định, giúp thiết bị 3 pha hoạt động êm ái, bền bỉ và an toàn.
Tăng tính linh hoạt trong sử dụng: Có thể sử dụng ở mọi khu vực có nguồn điện 1 pha – đặc biệt hữu ích tại vùng nông thôn, khu dân cư hoặc xưởng nhỏ chưa được cấp điện 3 pha.

Nhờ những ưu điểm trên, biến áp 1 pha ra 3 pha được xem là giải pháp kinh tế, tiện lợi và hiệu quả cho nhu cầu sử dụng điện 3 pha trong nhiều lĩnh vực sản xuất và dân dụng.

Hướng dẫn lắp đặt biến áp 1 pha ra 3 pha an toàn và hiệu quả

Để đảm bảo thiết bị hoạt động ổn định, an toàn và đạt hiệu suất cao, việc lắp đặt biến áp 1 pha ra 3 pha cần được tiến hành theo các bước sau:

Bước 1: Chuẩn bị

Kiểm tra tổng công suất của các thiết bị 3 pha cần sử dụng.
Lựa chọn biến áp 1 pha ra 3 pha có công suất lớn hơn tải thực tế từ 20–30%, nhằm tránh tình trạng quá tải khi vận hành.
Chuẩn bị đầy đủ vật tư: dây dẫn có tiết diện phù hợp, aptomat bảo vệ, đồng hồ đo điện áp và các phụ kiện đấu nối cần thiết.

Bước 2: Đấu nối nguồn vào

Kết nối nguồn điện 1 pha 220V từ lưới điện vào cổng Input (đầu vào) của biến áp.
Đấu dây đúng cực tính L – N, siết chặt đầu cos để đảm bảo tiếp xúc chắc chắn, tránh phát sinh tia lửa điện hoặc hỏng hóc trong quá trình sử dụng.

Bước 3: Kết nối đầu ra

Từ cổng ra 3 pha (U – V – W) của biến áp, đấu dây cấp nguồn cho thiết bị hoặc tủ điện 3 pha.
Nếu hệ thống yêu cầu dây trung tính, cần kết nối theo đúng hướng dẫn kỹ thuật từ nhà sản xuất.

Bước 4: Kiểm tra và vận hành

Sử dụng đồng hồ đo điện áp để kiểm tra giá trị điện áp giữa các pha, đảm bảo đạt mức khoảng 380V.
Đối chiếu và xác nhận các pha lệch nhau chuẩn 120° để hệ thống điện 3 pha cân bằng.
Khởi động thiết bị, quan sát quá trình vận hành, đồng thời theo dõi nhiệt độ và tiếng ồn của biến áp. Nếu phát hiện dấu hiệu bất thường, cần ngắt nguồn và kiểm tra lại hệ thống đấu nối.

👉 Việc lắp đặt đúng quy trình không chỉ giúp thiết bị hoạt động bền bỉ mà còn đảm bảo an toàn điện, hạn chế tối đa rủi ro sự cố trong quá trình sử dụng.

Ứng dụng thực tế của biến áp 1 pha ra 3 pha

Biến áp 1 pha ra 3 pha được sử dụng rộng rãi trong nhiều lĩnh vực đời sống và sản xuất, đặc biệt tại những khu vực chỉ có nguồn điện 1 pha nhưng cần vận hành thiết bị 3 pha. Một số ứng dụng tiêu biểu gồm:

Xưởng sản xuất nhỏ: Các xưởng cơ khí, tiệm mộc, xưởng dệt mini… thường sử dụng biến áp để vận hành máy móc 3 pha khi không có sẵn nguồn điện 3 pha từ lưới điện.
Máy móc công nghiệp: Dùng cho động cơ 3 pha, máy tiện, máy phay, máy nén khí, máy bơm công suất lớn và nhiều thiết bị sản xuất khác, đảm bảo hoạt động ổn định và hiệu quả.
Hộ gia đình: Những gia đình có nhu cầu chạy thiết bị công nghiệp hoặc máy móc 3 pha phục vụ sản xuất nhỏ lẻ có thể sử dụng biến áp thay vì phải xin cấp điện 3 pha từ điện lực, giúp tiết kiệm chi phí và thời gian.

Lưu ý

Không lắp trong môi trường ẩm ướt hoặc nhiệt độ cao.
Bắt buộc nối đất để đảm bảo an toàn điện.
Tránh quá tải kéo dài – có thể gây cháy cuộn dây.
Thường xuyên kiểm tra đầu nối, quạt tản nhiệt và điện áp đầu ra.
