Nguyên Lý Làm Việc Máy Biến Áp 1 Pha Dưới Góc Nhìn Kỹ Thuật Điện

Máy biến áp 1 pha là thiết bị điện từ đóng vai trò quan trọng trong hệ thống truyền tải và phân phối điện năng. Dưới góc nhìn kỹ thuật điện, việc hiểu rõ nguyên lý làm việc máy biến áp 1 pha không chỉ giúp sử dụng đúng mục đích mà còn hỗ trợ việc thiết kế, vận hành và bảo trì thiết bị một cách hiệu quả và an toàn.Trong bài viết này, chúng ta sẽ đi sâu vào cấu tạo, nguyên lý hoạt động và các yếu tố ảnh hưởng đến hiệu suất làm việc của máy biến áp 1 pha theo cách tiếp cận kỹ thuật.

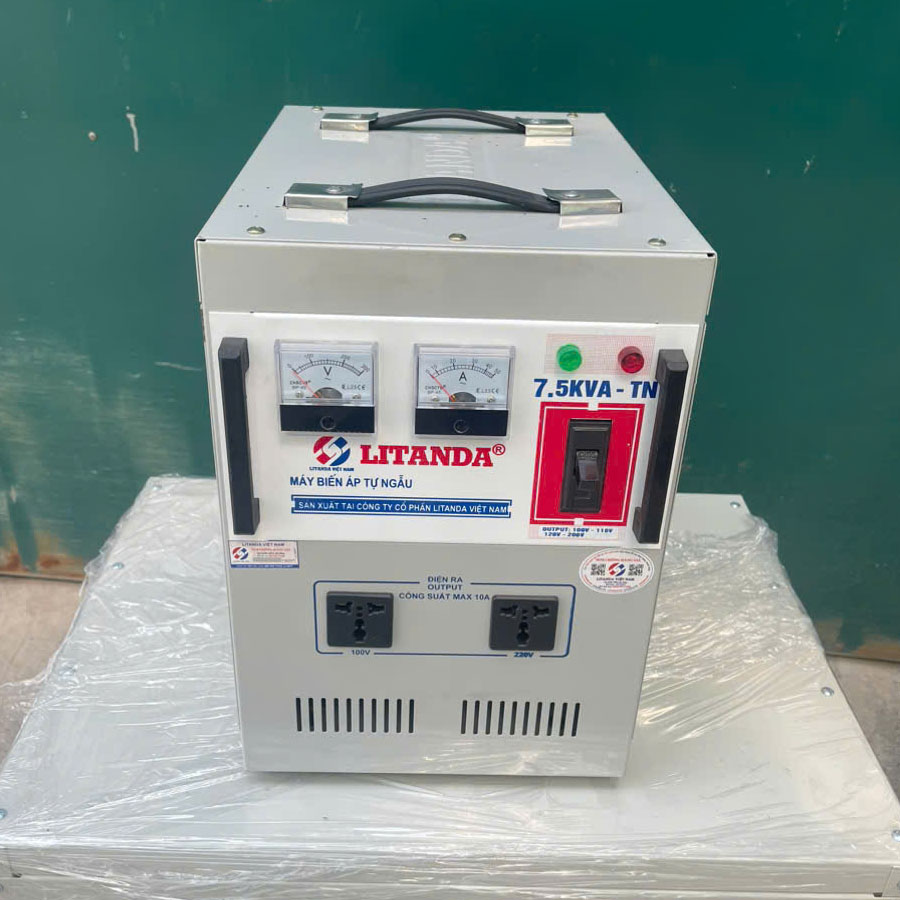

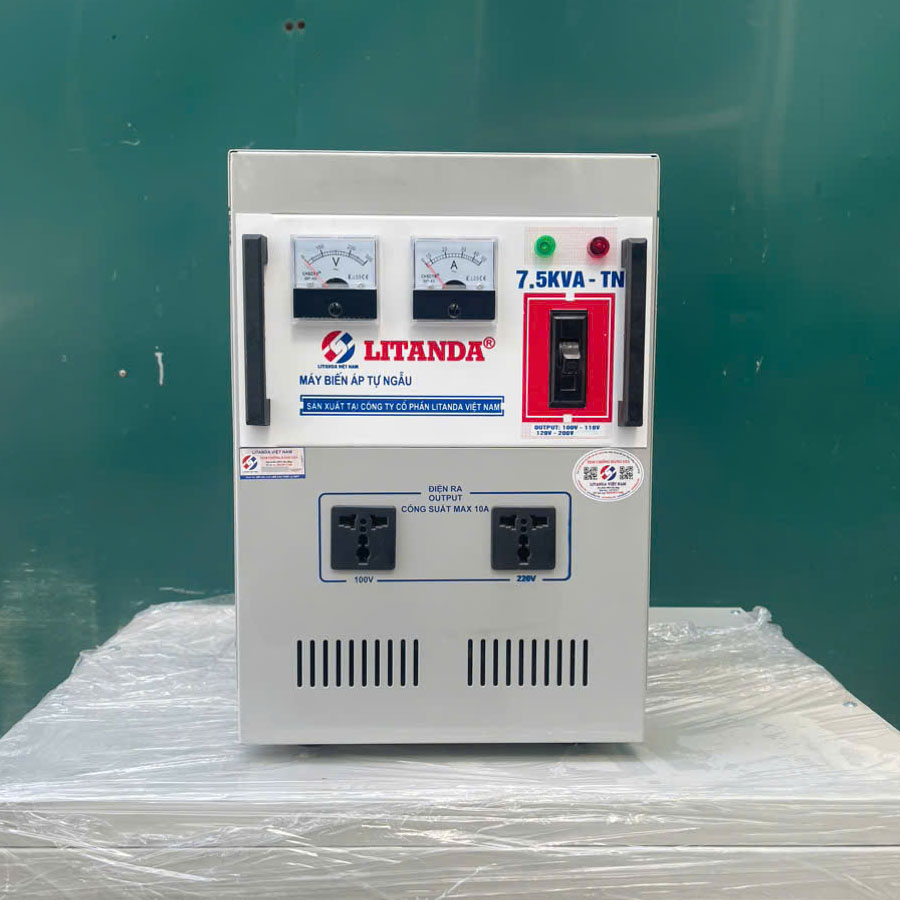

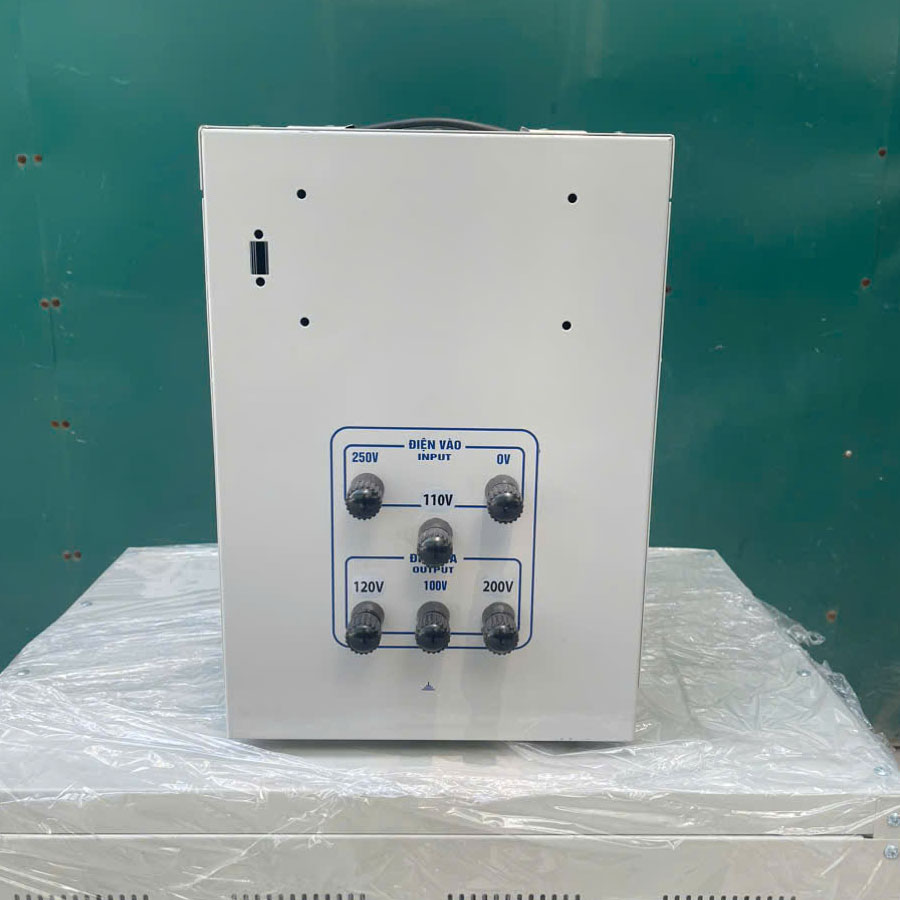

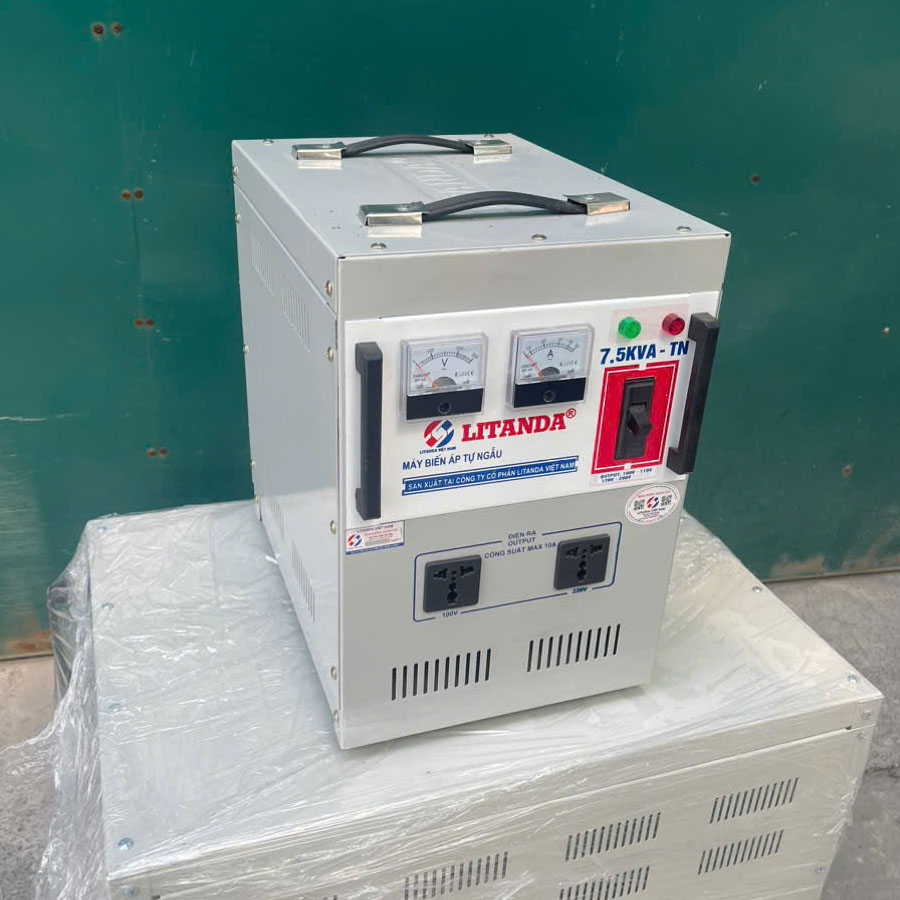

Máy biến áp 1 pha là gì?

Máy biến áp 1 pha là thiết bị điện từ tĩnh, hoạt động dựa trên nguyên lý cảm ứng điện từ, dùng để biến đổi điện áp xoay chiều từ mức này sang mức khác mà không làm thay đổi tần số. Cấu tạo gồm hai cuộn dây (sơ cấp và thứ cấp) quấn quanh lõi thép. Khi dòng điện đi qua cuộn sơ cấp, nó tạo ra từ trường cảm ứng điện áp sang cuộn thứ cấp.Thiết bị này thường được sử dụng trong dân dụng, điện gia dụng, chiếu sáng, và các hệ thống điện công suất nhỏ trong công nghiệp nhẹ.

Cấu tạo cơ bản của máy biến áp 1 pha

Một máy biến áp 1 pha thông thường gồm ba thành phần chính:

• Lõi thép (mạch từ): Được làm từ các lá thép kỹ thuật điện ghép lại, có chức năng dẫn từ thông. Có hai dạng lõi thường gặp là kiểu trụ (core-type) và kiểu vỏ (shell-type).

• Dây quấn sơ cấp (N1): Nối với nguồn điện xoay chiều, tạo ra từ thông biến thiên.

• Dây quấn thứ cấp (N2): Nhận cảm ứng điện từ để tạo ra điện áp đầu ra.

Nguyên lý làm việc máy biến áp 1 pha

Nguyên lý hoạt động của máy biến áp 1 pha dựa trên định luật cảm ứng Faraday và hiện tượng cảm ứng điện từ:

1. Nguồn xoay chiều cấp vào cuộn dây sơ cấp (N1) sẽ tạo ra từ thông biến thiên trong lõi thép.

2. Từ thông biến thiên này lan truyền qua lõi thép, liên kết với cuộn thứ cấp (N2).

3. Theo định luật Faraday, từ thông biến thiên làm phát sinh suất điện động cảm ứng trong cuộn thứ cấp.

4. Nếu tải được nối với cuộn thứ cấp, dòng điện sẽ chạy qua và cung cấp điện cho tải.

Biểu thức suất điện động cảm ứng:

            E = 4.44 ⋅ f ⋅ N ⋅ Φ max  ​

Trong đó:

• E : Suất điện động cảm ứng (V)

• f : Tần số dòng điện (Hz)

• N : Số vòng dây

• Φ max  ​: Từ thông cực đại (Wb)

Tỷ số biến áp và tổn hao

1.Tỷ số biến áp (k):

                           K=N2/N1=U2/U1 ​​

Trong đó:

• U1,U2 ​: Điện áp đầu vào và đầu ra

• N1,N2 ​: Số vòng dây cuộn sơ cấp và thứ cấp

• Nếu k>1 : máy tăng áp

• Nếu k<1 : máy hạ áp

• Công suất truyền tải lý tưởng (bỏ qua tổn hao):

                       P1=P2⇒U1I1=U2I2

2.Các tổn hao trong máy biến áp 1 pha

Trong thực tế, máy biến áp không thể hoạt động lý tưởng, luôn tồn tại một số tổn hao như:

• Tổn hao lõi thép (tổn hao sắt): Do dòng xoáy và từ trễ trong lõi thép, phụ thuộc vào vật liệu và tần số.

• Tổn hao đồng: Do điện trở cuộn dây gây ra (tỉ lệ với bình phương dòng điện).

• Tổn hao do dòng không tải và rò rỉ từ thông.

Hiểu và tối ưu các tổn hao này là một phần quan trọng trong thiết kế và vận hành máy biến áp hiệu quả.

Ứng Dụng Thực Tế

Máy biến áp 1 pha tuy có cấu tạo đơn giản nhưng lại được ứng dụng rất rộng rãi trong cả đời sống dân dụng và công nghiệp. Dưới đây là một số ứng dụng thực tế của máy biến áp 1 pha:

1. Trong hệ thống điện dân dụng

• Biến đổi điện áp từ cao xuống thấp (hoặc ngược lại) để phù hợp với thiết bị sử dụng trong gia đình.

• Dùng trong các ổn áp, bộ lưu điện (UPS) giúp cung cấp nguồn điện ổn định cho tivi, máy tính, máy lạnh, tủ lạnh…

• Tích hợp trong bộ sạc điện tử, thiết bị gia dụng có mạch điện tử.

2.Trong ngành điện tử và tự động hóa

• Sử dụng trong các mạch nguồn xung, mạch chuyển mạch công suất cao.

• Là thành phần trong mạch nguồn adapter, biến áp xung, dùng cho thiết bị như laptop, camera, thiết bị IoT.

3. Trong hệ thống truyền tải và phân phối điện

• Máy biến áp 1 pha được dùng trong các trạm biến áp nhỏ, đặc biệt ở khu vực nông thôn hoặc các khu dân cư thưa người.

• Chuyển đổi điện áp từ đường dây trung thế về điện áp thấp phù hợp cho sinh hoạt và sản xuất quy mô nhỏ.

4.Ứng dụng trong công nghiệp nhẹ

• Máy biến áp 1 pha cấp nguồn cho các thiết bị hàn điện, máy khoan, máy cắt nhỏ, máy nén khí mini,…

• Dùng trong hệ thống điều khiển, máy móc CNC quy mô nhỏ, robot công nghiệp cấp thấp.

5.Trong lĩnh vực nghiên cứu và đào tạo

• Máy biến áp 1 pha được dùng rộng rãi trong các phòng thí nghiệm điện – điện tử.

• Là công cụ mô phỏng trong các bài học về cảm ứng điện từ, truyền tải điện, điều khiển công suất tại các trường kỹ thuật và đại học.

Một số lưu ý kỹ thuật khi vận hành máy biến áp 1 pha

Để đảm bảo máy biến áp 1 pha hoạt động hiệu quả, an toàn và bền bỉ theo thời gian, người vận hành cần tuân thủ một số lưu ý kỹ thuật quan trọng sau:

1. Đảm bảo điện áp và tần số đầu vào phù hợp:
   Máy biến áp phải được cấp nguồn điện với điện áp đúng theo giá trị định mức ghi trên nhãn máy. Đồng thời, tần số dòng điện (thường là 50Hz hoặc 60Hz tùy theo khu vực) cũng phải phù hợp với thiết kế của máy. Việc sử dụng sai điện áp hoặc tần số có thể gây ra hiện tượng nóng bất thường, giảm hiệu suất hoặc thậm chí gây hỏng hóc cho thiết bị.

2. Tránh vận hành quá tải:
   Không nên để máy hoạt động liên tục trong tình trạng quá tải so với công suất định mức. Vận hành quá tải trong thời gian dài có thể dẫn đến hiện tượng nóng lên quá mức, làm suy giảm cách điện, ảnh hưởng đến tuổi thọ của máy và có thể gây ra sự cố nghiêm trọng như chập cháy cuộn dây.

3. Bảo trì và kiểm tra định kỳ:
   Thực hiện bảo dưỡng định kỳ là yếu tố thiết yếu để duy trì hoạt động ổn định và an toàn cho máy biến áp. Các công việc bảo trì bao gồm:

   • Kiểm tra tình trạng cách điện của cuộn dây và các bộ phận liên quan để phát hiện sớm hiện tượng xuống cấp hoặc rò điện.

   • Siết chặt lại các đầu nối điện nhằm đảm bảo tiếp xúc tốt, tránh phát sinh tia lửa điện hoặc điện trở tiếp xúc cao gây nóng cục bộ.

   • Kiểm tra lõi thép để phát hiện hiện tượng rỉ sét, lỏng lẻo hoặc biến dạng có thể ảnh hưởng đến hiệu suất từ.

   • Đánh giá tình trạng các cuộn dây về độ sạch, độ nóng, và các dấu hiệu hư hỏng cơ học.

Việc tuân thủ các nguyên tắc kỹ thuật trên sẽ giúp máy biến áp 1 pha hoạt động ổn định, nâng cao độ an toàn và kéo dài tuổi thọ sử dụng.
