Nguyên Lý Làm Việc Của Máy Biến Áp 1 Pha:Giải Thích Dưới Góc Nhìn Kỹ Thuật

23 giờ trước - LIOA 4 lượt xem

Máy biến áp 1 pha là một thiết bị điện từ có vai trò quan trọng trong việc truyền tải và phân phối điện năng. Hiểu rõ nguyên lý làm việc của máy biến áp 1 pha không chỉ giúp khai thác hiệu quả thiết bị mà còn hỗ trợ công tác vận hành, bảo trì và thiết kế hệ thống điện.

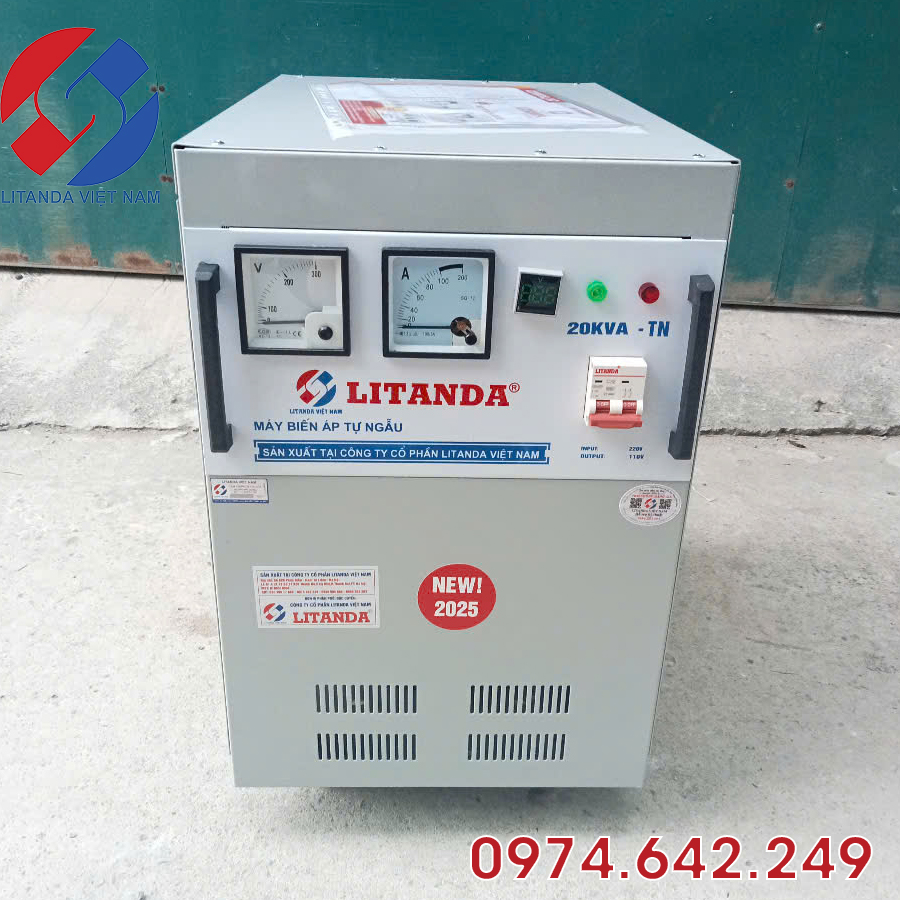

Máy Biến Áp 1 Pha Là Gì?

Máy biến áp (transformer) là thiết bị điện từ tĩnh, không có phần chuyển động, dùng để biến đổi mức điện áp xoay chiều (AC) từ một mức này sang mức kia mà không đổi tần số. Máy biến áp 1 pha là loại dùng trong hệ điện 1 pha, thường áp dụng trong truyền tải/ phân phối điện nhỏ, thiết bị điện gia dụng, trong các mạch phụ…

Tăng điện áp (step-up) để truyền tải xa, giảm tổn thất truyền dẫn
Giảm điện áp (step-down) tại điểm sử dụng cho điện áp an toàn, phù hợp với thiết bị
Cách ly điện (isolation transformer) để tách mạch, chống nhiễu điện
Điều chỉnh điện áp, ổn áp nhỏ, thiết bị đo lường, điều khiển.

Cấu tạo chi tiết của máy biến áp 1 pha

Một máy biến áp 1 pha thường bao gồm các phần chính sau:

1.Lõi thép (Magnetic Core)

Lõi được chế tạo từ nhiều lá thép kỹ thuật điện (silicon steel), ghép lại, mỗi lá mỏng — nhằm giảm dòng điện xoáy (eddy current losses).
Các lá thép được phủ lớp cách điện giữa chúng để ngăn dòng điện xoáy đi ngang giữa các lá.
Lõi có hình dạng như chữ “E”, “I” hoặc kiểu vỏ bao “shell type” — kiểu core type hay shell type tùy thiết kế.
Mục tiêu: cung cấp đường dẫn cho từ thông (flux) với từ trở nhỏ, độ từ thẩm cao, độ bão hòa cao.

2.Cuộn dây (Windings)

Cuộn sơ cấp (Primary Winding)

Nối với nguồn AC.
Vật liệu thường là dây đồng (copper) hoặc đôi khi nhôm (aluminum) nếu chi phí yêu cầu.
Có điện trở nhỏ để giảm tổn hao I²R (tổn hao đồng).

Cuộn thứ cấp (Secondary Winding)

Nối với tải, tạo ra điện áp đầu ra theo yêu cầu.
Có thể được thiết kế nhiều đầu lấy điện áp, nhiều mức vòng dây để điều chỉnh (tap changer).

Cách điện & cấu trúc giữa các cuộn

Cuộn sơ cấp và thứ cấp cần cách điện với nhau, để tránh dòng rò giữa chúng.
Trong nhiều máy biến áp lớn, giữa cuộn dây và lõi cũng có lớp cách điện.
Khoảng không khí giữa cuộn và lõi, lớp cách điện, tấm ngăn,… được thiết kế để chịu điện áp cách điện theo chuẩn quốc tế.

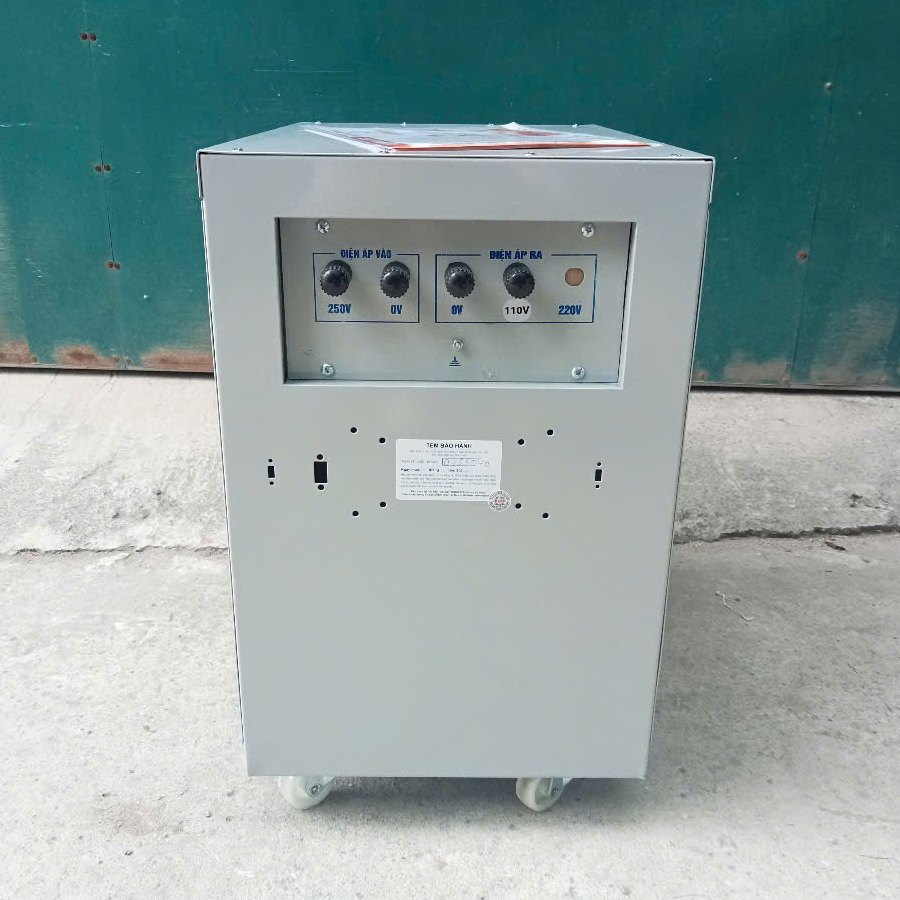

3.Vỏ máy, dầu hoặc hệ làm mát

Với biến áp dầu (oil-immersed transformer), dầu cách điện + làm mát.
Với biến áp khô (dry type), thường dùng không khí, vật liệu chịu nhiệt, lớp cách điện chất lượng cao.
Vỏ máy cung cấp bảo vệ cơ khí, cách điện, thoát nhiệt, chống ẩm, chống bụi.
Có các phụ kiện như nhiệt kế dầu, van an toàn, đèn mức dầu, rơ-le Buchholz, van xả dầu, bộ chuyển tap, tiếp địa, quạt làm mát,…

Nguyên lý cảm ứng điện từ và mối liên hệ dòng

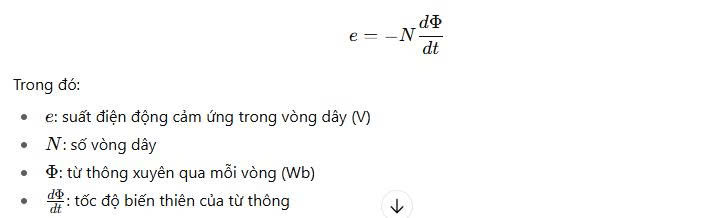

1.Nguyên lý cảm ứng Faraday & định luật cảm ứng

Máy biến áp hoạt động dựa vào nguyên lý cảm ứng điện từ khi từ thông biến thiên trong một vòng dây, nó sinh ra một suất điện động cảm ứng (EMF) trong vòng dây đó. Cụ thể:

2.Mối quan hệ điện áp sơ cấp thứ cấp

Giả sử máy biến áp lý tưởng (không tổn hao, từ thông đồng bộ, không bão hòa), ta có:

Với:

: điện áp đặt vào cuộn sơ cấp
: điện áp cảm ứng ở cuộn thứ cấp
: số vòng dây sơ cấp / thứ cấp

→ Nếu : điện áp thứ cấp cao hơn – máy tăng áp
→ Nếu : điện áp thứ cấp thấp hơn – máy giảm áp

3.Dòng điện và bảo toàn năng lượng (trong biến áp lý tưởng)

Giả sử biến áp lý tưởng, công suất vào = công suất ra (trừ tổn hao):

Kết hợp với tỉ lệ vòng dây:

hoặc:

Điều này nghĩa là: khi biến áp tăng áp (voltage tăng), dòng điện ở thứ cấp giảm cho cùng công suất; ngược lại, biến áp giảm áp thì dòng thứ cấp tăng.

4.Từ thông chính & từ thông rò (leakage flux)

Từ thông chính (Φm): là phần từ thông liên kết được giữa cuộn sơ cấp và thứ cấp, đi xuyên lõi. Đây là phần hữu ích để biến đổi điện áp/dòng.
Từ thông rò (leakage flux): một phần từ thông không đi theo đường lý tưởng, không qua cuộn thứ cấp mà “rò” trong không gian giữa cuộn – lõi hoặc đi ngoài đường mong muốn. Từ thông rò gây ra hiệu ứng điện áp rò và làm giảm hiệu suất thực tế.

Thiết kế lõi, khoảng cách giữa cuộn, cấu trúc cuộn, cao độ quấn dây,… ảnh hưởng đến lượng từ thông rò.

Các chế độ làm việc & phân tích kỹ thuật

+ Chế độ không tải (no-load / open-circuit)

Khi cuộn thứ cấp không tải (mạch thứ cấp hở), chỉ có sơ cấp cấp điện áp vào, dòng sơ cấp rất nhỏ (gọi là dòng không tải $I_0$ ).
Dòng không tải gồm hai thành phần:
1. Dòng từ hóa (magnetizing current, $I_m$ ): tạo ra từ thông trong lõi.
2. Dòng dòng mất mát sắt (core loss current, $I_c$ ): đại diện cho tổn hao sắt (từ trễ + dòng xoáy) trong lõi.
Suất điện áp sơ cấp $U_1$ tạo ra từ thông biến thiên $Φ\Phi$ .
Tại trạng thái không tải, dòng thứ cấp bằng 0, công suất ra bằng 0, chỉ có tổn hao lõi được cung cấp từ nguồn sơ cấp.

+ Chế độ có tải (loaded / under-load)

Khi nối tải ở cuộn thứ cấp, dòng thứ cấp $I_2$ xuất hiện, tải tiêu thụ công suất ra.
Dòng thứ cấp tạo ra từ đối kháng (counter-flux) để cân bằng từ thông, dẫn đến dòng sơ cấp tăng để đáp ứng thêm từ thông, vẫn đảm bảo mối quan hệ điện áp – dòng theo tỉ lệ vòng dây.
Trong chế độ có tải, ngoài tổn hao lõi, thêm tổn hao đồng (I²R) ở cả cuộn sơ cấp và thứ cấp.
Sau khi trừ đi tất cả tổn hao, phần công suất thực tế đến tải là phần năng lượng hiệu dụng.

Tổn hao (losses) & hiệu suất thực tế

Trong thực tế, máy biến áp không lý tưởng; có nhiều loại tổn hao:

+Tổn hao lõi (core losses / iron losses / iron core losses)

Từ trễ (hysteresis loss): do vật liệu lõi bị từ hóa – khử từ qua lại, năng lượng biến thành nhiệt.
Dòng xoáy (eddy current loss): dòng điện xoáy sinh ra trong lá thép do từ thông biến thiên. Để hạn chế, người ta dùng lá thép mỏng, cách điện giữa các lá.

+ Tổn hao đồng (copper losses / winding losses)

Do điện trở của dây cuốn sơ cấp và thứ cấp, công suất tổn hao là $I^2 R$ .
Khi dòng tải lớn hơn, tổn hao đồng chiếm phần đáng kể.

+ Tổn hao khác

Tổn hao từ rò (leakage flux) gây ra thiệt hại nhỏ.
Tổn hao trong vật liệu cách điện, tổn hao mất mát từ kết cấu cơ khí (rung, ma sát, tiếp xúc).
Tổn hao do dòng điện phụ (hội tụ, nhiễu), đặc biệt trong biến áp lớn.

+ Hiệu suất (Efficiency)

Trong thực tế, máy biến áp chất lượng cao có hiệu suất rất cao (≥ 95 % – > 99 %) tùy công suất và thiết kế.

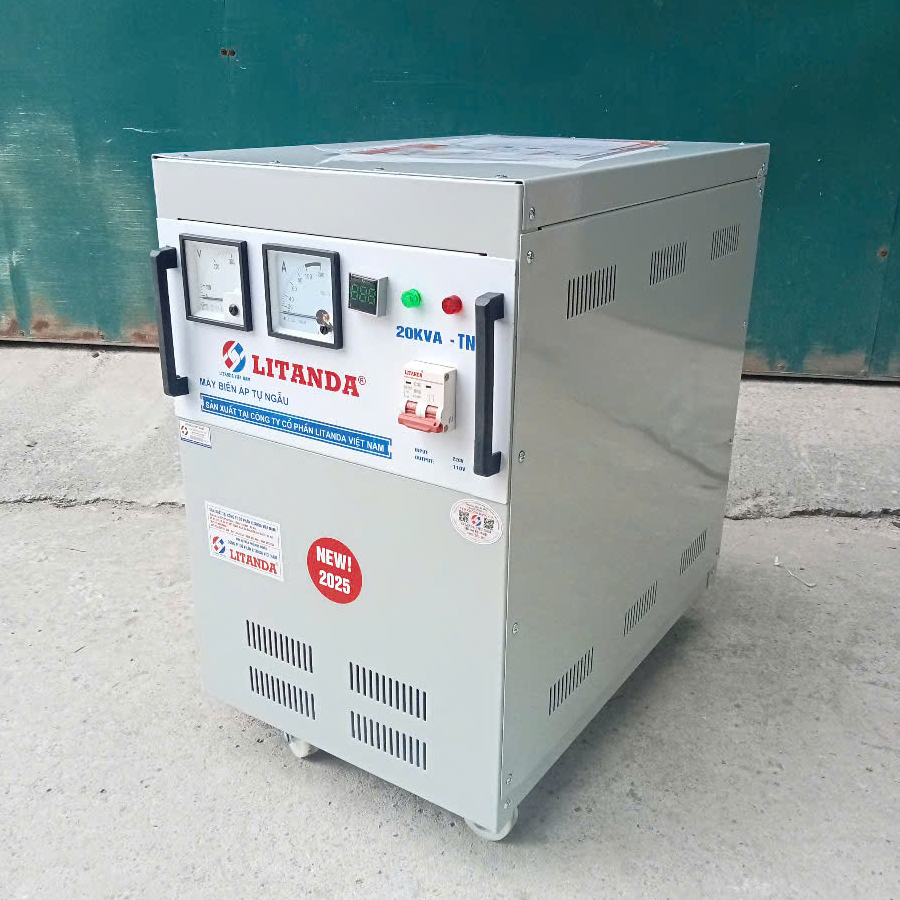

Ứng dụng thực tế & ví dụ minh hoạ

Trong lưới điện phân phối, biến áp 1 pha dùng để hạ áp từ trung áp (10 kV, 22 kV) xuống điện áp 220 V / 110 V để cung cấp cho hộ gia đình.
Trong hệ điện tử: biến áp nhỏ dùng trong nguồn, cách ly, ổn áp.
Trong các thiết bị gia dụng như máy biến áp trong lò vi sóng, sạc, adapter, biến áp cách ly,…
Trong các trạm biến áp nhỏ, các mạch phụ trợ.

Ví dụ: nếu bạn có một máy biến áp 1 pha từ 220 V xuống 12 V với tỉ lệ vòng dây 220:12 = 18,33 → nếu đặt điện áp sơ cấp 220 V thì thứ cấp sẽ khoảng 12 V (giả sử biến áp lý tưởng). Nếu tải tiêu thụ 5 A ở 12 V → công suất ra ~ 60 W → dòng sơ cấp ~ (60 W / 220 V) = 0,273 A (bỏ qua tổn hao).

Lợi Ích Của Máy Biến Áp 1 Pha

Biến đổi điện áp linh hoạt
→ Tăng hoặc giảm điện áp xoay chiều dễ dàng, phục vụ nhiều mục đích sử dụng khác nhau.
Tiết kiệm năng lượng khi truyền tải
→ Tăng điện áp giúp giảm dòng điện → giảm tổn thất trên đường dây.
Bảo vệ thiết bị điện
→ Hạ áp về mức an toàn (220V, 110V, 24V…) giúp thiết bị hoạt động ổn định, tránh hư hỏng.
Cách ly an toàn điện
→ Dùng biến áp cách ly để chống giật, chống nhiễu, bảo vệ người và thiết bị.
Thiết kế đơn giản, chi phí thấp
→ So với biến áp 3 pha, máy biến áp 1 pha nhỏ gọn, dễ lắp đặt, giá thành thấp hơn.
Ứng dụng rộng rãi
→ Dùng trong dân dụng, công nghiệp nhẹ, điện tử, y tế, năng lượng mặt trời…

Kết Luận

Máy biến áp 1 pha là thiết bị quan trọng trong hệ thống điện, giúp biến đổi điện áp một cách hiệu quả và an toàn. Với nguyên lý cảm ứng điện từ đơn giản nhưng ứng dụng rộng rãi, máy biến áp 1 pha xuất hiện ở khắp nơi: từ hộ gia đình, nhà máy, thiết bị điện tử đến các hệ thống năng lượng tái tạo. Việc hiểu rõ nguyên lý hoạt động, cấu tạo, lợi ích và ứng dụng của máy biến áp 1 pha sẽ giúp người dùng lựa chọn, vận hành và bảo trì thiết bị hiệu quả hơn, đồng thời đảm bảo an toàn và tiết kiệm năng lượng trong quá trình sử dụng.
