Máy Biến Áp Tự Ngẫu 3 Pha Là Gì? Cấu Tạo, Nguyên Lý và Ứng Dụng

2 giờ trước - LIOA 3 lượt xem

Máy biến áp tự ngẫu 3 pha là thiết bị điện quan trọng trong hệ thống truyền tải và phân phối điện năng. Với thiết kế đặc biệt và hiệu suất cao, loại máy biến áp này đang được ứng dụng rộng rãi trong công nghiệp và dân dụng. Bài viết này sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý hoạt động và ứng dụng thực tế của máy biến áp tự ngẫu 3 pha.

Máy Biến Áp Tự Ngẫu 3 Pha Là Gì?

Máy biến áp tự ngẫu 3 pha là thiết bị điện quan trọng trong các hệ thống điện công nghiệp, thương mại và các dự án năng lượng, được sử dụng để biến đổi điện áp ba pha một cách hiệu quả. Khác với máy biến áp truyền thống, loại máy này chỉ sử dụng một cuộn dây duy nhất vừa làm cuộn sơ cấp, vừa làm cuộn thứ cấp. Thiết kế này giúp tiết kiệm vật liệu, giảm kích thước và trọng lượng, đồng thời tối ưu hóa hiệu suất truyền tải điện.

Máy biến áp tự ngẫu 3 pha thường được ứng dụng trong các trường hợp cần tăng hoặc giảm điện áp giữa các mạng lưới điện ba pha, đảm bảo ổn định nguồn điện, hạn chế sụt áp và giảm tổn thất năng lượng trong quá trình truyền tải. Nhờ những ưu điểm này, thiết bị trở thành giải pháp tiết kiệm chi phí và hiệu quả cho các hệ thống điện có công suất lớn, từ nhà máy, xí nghiệp đến các tòa nhà thương mại và khu công nghiệp.

Cấu Tạo Máy Biến Áp Tự Ngẫu 3 Pha

Máy biến áp tự ngẫu 3 pha là thiết bị điện có cấu tạo đặc thù, gồm nhiều bộ phận chính phối hợp hoạt động để biến đổi điện áp một cách hiệu quả và an toàn. Cấu tạo chi tiết bao gồm:

1. Lõi thép

Chức năng: Dẫn từ thông và tập trung dòng điện qua các cuộn dây.
Vật liệu: Thường được làm từ thép kỹ thuật điện, ghép từ các lá mỏng và cách điện, nhằm giảm thiểu tổn hao dòng điện xoáy (eddy current).
Thiết kế: Lõi thép có thể có dạng chữ E hoặc chữ C, tùy theo thiết kế của máy biến áp.

2. Cuộn dây

Cuộn sơ cấp và cuộn thứ cấp: Được quấn trên cùng một lõi thép, giúp giảm vật liệu và trọng lượng so với máy biến áp truyền thống.
Một phần dây quấn dùng chung: Là đặc trưng của máy biến áp tự ngẫu, tạo ra sự tiết kiệm vật liệu đáng kể.
Vật liệu: Đồng hoặc nhôm, được cách điện kỹ lưỡng để đảm bảo an toàn vận hành.

3. Vỏ máy và dầu cách điện (dành cho máy dầu)

Vỏ máy: Bảo vệ lõi thép và cuộn dây khỏi bụi, va đập và môi trường ẩm ướt, đồng thời tăng độ bền cơ học cho thiết bị.
Dầu cách điện: Ngoài chức năng cách điện, dầu còn giúp làm mát các bộ phận bên trong, duy trì hiệu suất hoạt động ổn định.

4. Các bộ phận phụ trợ

Thiết bị đo lường: Ampe kế, volt kế hoặc cảm biến nhiệt giúp theo dõi tình trạng hoạt động của máy.
Thiết bị bảo vệ: Cầu chì, relay quá tải, van an toàn đảm bảo vận hành an toàn và ngăn ngừa sự cố.
Thiết bị kết nối: Đầu cáp, thanh cái, terminal 3 pha giúp kết nối dễ dàng với hệ thống điện.

Cấu tạo hoàn chỉnh của máy biến áp tự ngẫu 3 pha đảm bảo độ bền, hiệu suất cao và an toàn, đồng thời tối ưu hóa kích thước, trọng lượng và chi phí vật liệu, phù hợp cho các ứng dụng công nghiệp và thương mại có nhu cầu biến đổi điện áp ba pha.

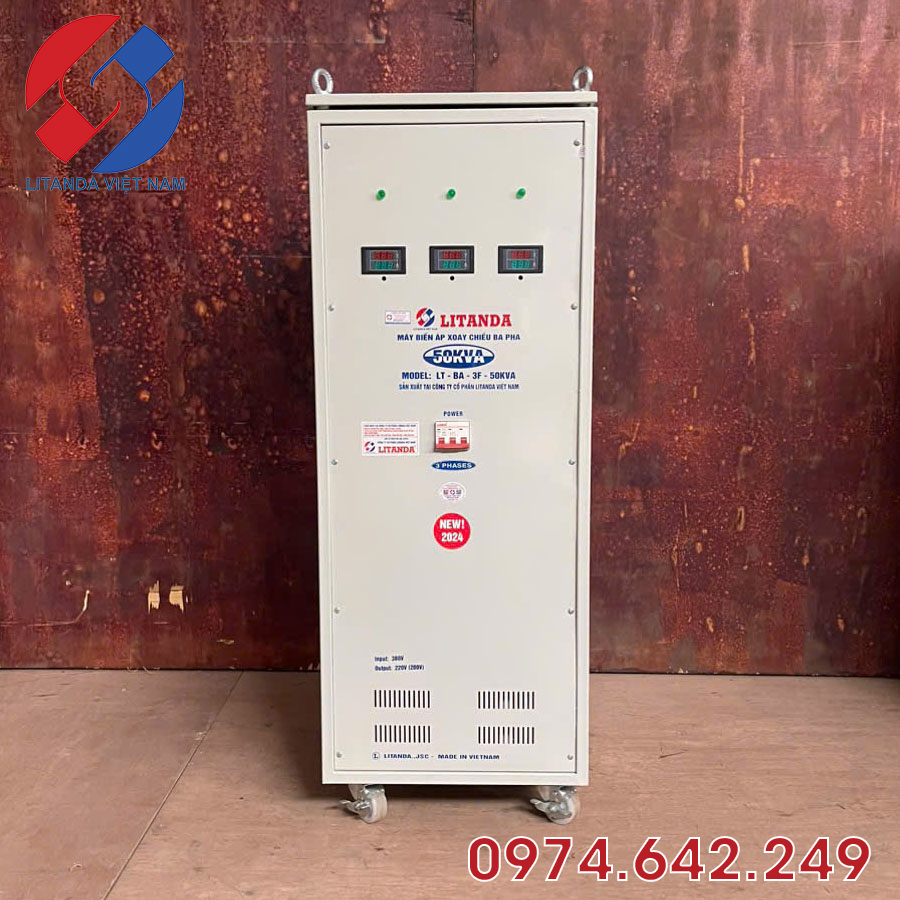

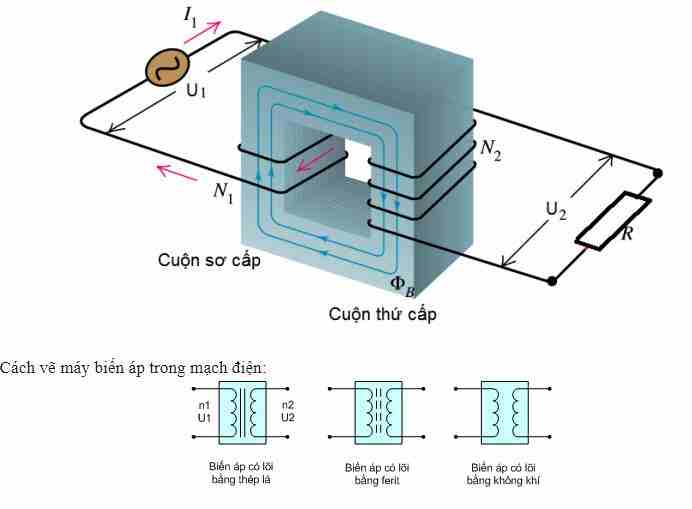

Nguyên Lý Hoạt Động Máy Biến Áp Tự Ngẫu 3 Pha

Máy biến áp tự ngẫu 3 pha hoạt động dựa trên hiện tượng cảm ứng điện từ, biến đổi điện áp một cách hiệu quả nhờ cấu tạo cuộn dây đặc biệt. Nguyên lý hoạt động chi tiết như sau:

1. Dòng điện xoay chiều đi vào cuộn sơ cấp
Khi dòng điện xoay chiều (AC) được cấp vào cuộn sơ cấp, nó tạo ra một từ thông trong lõi thép. Từ thông này truyền qua lõi, tác động trực tiếp lên phần cuộn dây thứ cấp dùng chung.

2. Sinh điện áp cảm ứng ở cuộn thứ cấp
Từ thông trong lõi thép sinh ra điện áp cảm ứng ở phần cuộn thứ cấp, nhờ thiết kế dây quấn dùng chung giữa sơ cấp và thứ cấp.

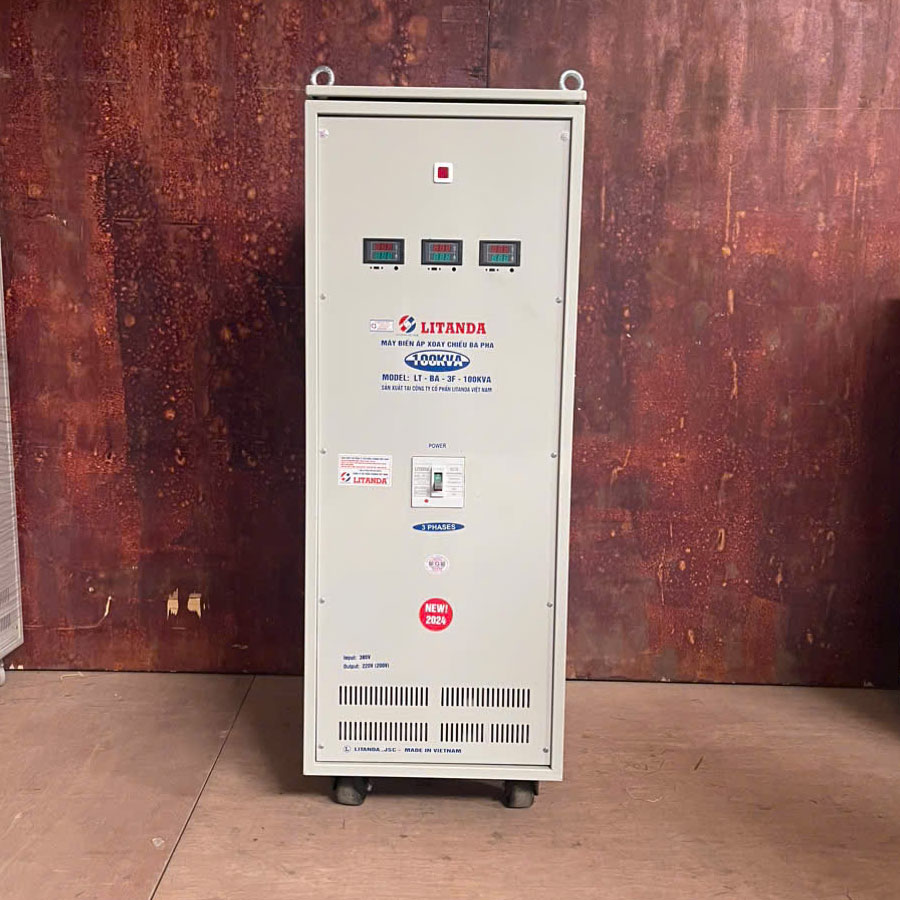

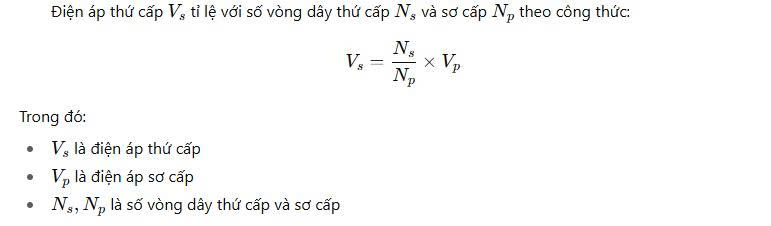

3.Tỷ số vòng dây quyết định điện áp thứ cấp

Nhờ cơ chế này, máy biến áp tự ngẫu có thể tăng hoặc giảm điện áp tùy vào tỷ số vòng dây giữa sơ cấp và thứ cấp.

Lưu ý quan trọng:

Máy biến áp tự ngẫu không hoàn toàn cách ly điện giữa sơ cấp và thứ cấp, khác với máy biến áp hai cuộn dây truyền thống.
Thiết bị phù hợp cho các hệ thống có điện áp gần nhau, không dùng khi yêu cầu cách ly điện hoàn toàn vì có thể gây rủi ro điện.

Với nguyên lý hoạt động này, máy biến áp tự ngẫu 3 pha trở thành giải pháp tiết kiệm vật liệu, giảm trọng lượng, đồng thời hiệu quả trong việc tăng giảm điện áp cho các hệ thống điện công nghiệp và thương mại.

Ưu Điểm và Nhược Điểm của Máy Biến Áp Tự Ngẫu 3 Pha

Ưu điểm

Máy biến áp tự ngẫu 3 pha sở hữu nhiều lợi thế nổi bật so với máy biến áp truyền thống. Đầu tiên, thiết bị tiết kiệm vật liệu và có trọng lượng nhẹ hơn, nhờ cấu tạo một phần cuộn dây dùng chung giữa sơ cấp và thứ cấp. Điều này giúp giảm chi phí sản xuất và dễ dàng lắp đặt, vận chuyển.
Ngoài ra, máy biến áp tự ngẫu còn giảm tổn thất năng lượng trong quá trình vận hành, mang lại hiệu suất cao và ổn định cho hệ thống điện. Chi phí vận hành và bảo trì cũng được giảm đáng kể, làm cho thiết bị trở thành giải pháp kinh tế cho các hệ thống điện công nghiệp và thương mại.

Nhược điểm

Tuy có nhiều ưu điểm, máy biến áp tự ngẫu 3 pha cũng có những hạn chế cần lưu ý. Do không hoàn toàn cách ly điện giữa sơ cấp và thứ cấp, thiết bị chỉ phù hợp với các hệ thống có điện áp gần nhau và không thích hợp khi cần cách ly điện hoàn toàn.
Ngoài ra, việc vận hành máy biến áp tự ngẫu đòi hỏi tiêu chuẩn an toàn cao và hệ thống bảo vệ kỹ lưỡng để tránh rủi ro về điện, đặc biệt trong các môi trường công nghiệp có tải lớn hoặc yêu cầu ổn định nguồn điện cao.

Ứng Dụng Thực Tế Của Máy Biến Áp Tự Ngẫu 3 Pha

Máy biến áp tự ngẫu 3 pha được sử dụng rộng rãi trong nhiều lĩnh vực nhờ khả năng biến đổi điện áp hiệu quả, tiết kiệm vật liệu và giảm trọng lượng so với máy biến áp truyền thống. Các ứng dụng thực tế bao gồm:

1. Hệ thống truyền tải và phân phối điện
Máy biến áp tự ngẫu 3 pha được sử dụng để điều chỉnh điện áp giữa các trạm biến áp gần nhau, giúp ổn định nguồn điện và giảm tổn thất năng lượng trong quá trình truyền tải.

2. Công nghiệp
Trong môi trường công nghiệp, thiết bị thường được dùng để cấp điện cho các động cơ lớn, máy CNC, máy nén khí và máy bơm công suất cao. Đồng thời, máy biến áp tự ngẫu giúp giảm dòng khởi động khi khởi động động cơ lớn, bảo vệ hệ thống điện và thiết bị.

3. Điện lực đô thị
Thiết bị hỗ trợ kết nối các mạng lưới điện ba pha có điện áp gần nhau, đảm bảo vận hành ổn định cho các tòa nhà thương mại, khu đô thị và các cơ sở hạ tầng điện.

4. Ứng dụng chuyên dụng khác
Máy biến áp tự ngẫu còn được dùng trong bộ biến áp thử nghiệm, máy hàn và nguồn biến áp ổn định, phục vụ các nhu cầu kỹ thuật đặc thù trong nghiên cứu, thử nghiệm và sản xuất.

Lưu Ý Khi Sử Dụng Máy Biến Áp Tự Ngẫu 3 Pha

Để đảm bảo hiệu quả vận hành và an toàn, cần lưu ý các điểm sau:

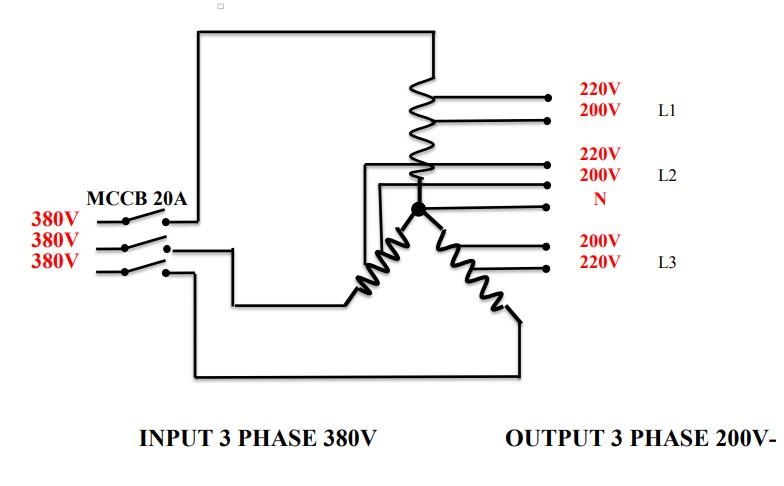

Kiểm tra tỷ số vòng dây và điện áp trước khi kết nối để đảm bảo điện áp ra phù hợp với hệ thống.
Lắp đặt đúng hướng pha để tránh chạm pha hoặc lệch pha, đảm bảo an toàn và hoạt động ổn định.
Bảo trì định kỳ, bao gồm kiểm tra dầu cách điện (nếu là máy dầu), nhiệt độ và điện trở cuộn dây để duy trì hiệu suất và tuổi thọ thiết bị.
Sử dụng thiết bị bảo vệ quá dòng và quá áp, giúp ngăn ngừa sự cố điện và bảo vệ hệ thống.

Nhờ các lưu ý này, máy biến áp tự ngẫu 3 pha hoạt động hiệu quả, an toàn và bền bỉ trong các ứng dụng công nghiệp, thương mại và hạ tầng điện.

Kết Luận

Máy biến áp tự ngẫu 3 pha là giải pháp tối ưu, vừa hiệu quả về mặt kỹ thuật, vừa tiết kiệm chi phí và vật liệu, đồng thời mang lại sự linh hoạt trong vận hành cho các hệ thống truyền tải và phân phối điện năng công nghiệp cũng như đô thị. Nhờ cấu tạo đơn giản, nguyên lý hoạt động rõ ràng và khả năng biến đổi điện áp linh hoạt, thiết bị này giúp duy trì nguồn điện ổn định, giảm tổn thất năng lượng và nâng cao hiệu suất hệ thống. Với những ưu điểm nổi bật và ứng dụng đa dạng trong thực tế, máy biến áp tự ngẫu 3 pha đã trở thành một thiết bị không thể thiếu trong nhiều công trình điện hiện nay, từ nhà máy, xí nghiệp đến các khu đô thị và dự án hạ tầng điện hiện đại.
