Inverter 110VDC/220VAC Hoạt Động Thế Nào? Ứng Dụng Trong Những Thiết Bị Nào?

Inverter 110VDC/220VAC Là Gì?

Inverter 110VDC/220VAC là thiết bị điện tử chuyên dụng có chức năng chuyển đổi nguồn điện một chiều (DC) 110VDC thành điện xoay chiều (AC) 220VAC. Thiết bị này được xem là giải pháp không thể thiếu trong các hệ thống sử dụng nguồn DC nhưng cần vận hành các thiết bị điện tiêu chuẩn 220VAC. Nhờ đó, inverter giúp đảm bảo sự linh hoạt, ổn định và an toàn cho toàn bộ hệ thống điện.

Các nhiệm vụ chính của Inverter 110VDC/220VAC bao gồm:

• Chuyển đổi điện áp từ DC sang AC với hiệu suất cao và độ ổn định tốt.

• Duy trì điện áp đầu ra ổn định, tránh dao động gây hại thiết bị.

• Cung cấp dạng sóng phù hợp, thường là sóng sin chuẩn (pure sine wave) hoặc sóng mô phỏng (modified sine wave), tùy theo yêu cầu hệ thống.

• Đảm bảo khả năng chịu tải liên tục và tải khởi động, giúp thiết bị điện hoạt động trơn tru ngay cả với các tải có dòng khởi động lớn.

Sơ Đồ Khối và Quy Trình Hoạt Động Của Inverter 110VDC/220VAC

Sơ đồ hoạt động tổng quát:

110VDC đầu vào → Mạch nâng áp (Boost Converter) → Mạch cầu H (H-Bridge) → Mạch lọc LC → 220VAC/50Hz đầu ra

Bước 1: Nâng Điện Áp DC (Boost Converter)

• Nguồn đầu vào: 110VDC từ ắc quy, pin năng lượng hoặc hệ thống DC chuyên dụng.

• Quá trình xử lý:
  Điện áp 110VDC sẽ được đưa qua mạch nâng áp (Boost Converter) để tăng lên mức điện áp DC cao hơn, thường lớn hơn 311VDC. Đây là mức điện áp cần thiết để tạo ra điện xoay chiều 220VAC, bởi điện áp đỉnh của 220VAC là:
  220V × √2 ≈ 311V.

• Nguyên lý hoạt động:
  Mạch Boost sử dụng cuộn cảm, MOSFET và diode. Khi MOSFET đóng/mở theo xung PWM, năng lượng được tích lũy trong cuộn cảm và giải phóng ra tải, giúp điện áp đầu ra được nâng cao đáng kể.

Bước 2: Nghịch Lưu DC Sang AC (Inversion Stage)

• Thành phần chính: Mạch cầu H (H-Bridge) với 4 linh kiện bán dẫn công suất (MOSFET hoặc IGBT).

• Cách thức hoạt động:
  Các transistor công suất được đóng/mở theo thứ tự chuẩn xác, được điều khiển bởi vi điều khiển hoặc bộ xử lý tín hiệu số (DSP).

  • Khi hai công tắc chéo nhau đóng luân phiên, dòng điện qua tải đổi chiều liên tục.

  • Nhờ đó, tạo ra điện áp AC thô dạng sóng vuông hoặc sóng bậc thang, dao động giữa +311V và –311V.

Điện áp này vẫn là dạng AC sơ cấp, chưa phù hợp để cấp cho thiết bị nhạy cảm.

Bước 3: Lọc và Tạo Dạng Sóng Sine Chuẩn

• Vấn đề cần xử lý:
  Sóng vuông chứa nhiều thành phần hài bậc cao, có thể gây nóng, ồn hoặc giảm tuổi thọ thiết bị điện.

• Giải pháp:
  Điện áp AC thô được đưa qua mạch lọc LC (gồm cuộn cảm và tụ điện). Mạch lọc giúp:

  • Làm mịn dạng sóng.

  • Loại bỏ tần số hài cao.

  • Giữ lại thành phần sóng cơ bản 50Hz.

• Kết quả:
  Tạo ra sóng sine chuẩn (Pure Sine Wave) hoặc sóng sine mô phỏng (Modified Sine Wave) tùy theo công nghệ của inverter. Dạng sóng này gần giống hoặc trùng khớp với điện lưới 220VAC, đảm bảo thiết bị hoạt động êm và bền hơn.

Bước 4: Điều Khiển Trung Tâm và Hệ Thống Bảo Vệ

• Bộ điều khiển trung tâm (Microcontroller/DSP):
  Đóng vai trò “bộ não” của inverter, tạo xung PWM chính xác, kiểm soát điện áp đầu ra 220V và duy trì tần số chuẩn 50Hz.

• Các mạch bảo vệ tích hợp:

  • Bảo vệ quá tải và ngắn mạch: Tự động ngắt khi tải vượt khả năng.

  • Bảo vệ điện áp thấp: Ngăn inverter hoạt động khi nguồn DC yếu để tránh làm hư ắc quy.

  • Bảo vệ quá nhiệt: Tự ngắt khi nhiệt độ linh kiện vượt ngưỡng an toàn.

  • Chống đấu ngược cực DC: Tránh hư hỏng do đấu nhầm cực ắc quy hoặc nguồn vào.

Ứng Dụng Thực Tế Của Inverter 110VDC/220VAC

Inverter 110VDC/220VAC được ứng dụng rộng rãi trong nhiều lĩnh vực nhờ khả năng chuyển đổi nguồn DC 110V thành điện AC 220V linh hoạt và ổn định. Thiết bị đặc biệt phù hợp với các hệ thống điện DC 110V phổ biến trong công nghiệp, dân dụng và các hệ thống dự phòng.

Ứng Dụng Trong Đời Sống & Gia Đình

1. Hệ thống điện mặt trời độc lập
Inverter giúp chuyển đổi điện DC 110V từ pin năng lượng mặt trời thành AC 220V để cấp điện cho toàn bộ các thiết bị trong gia đình, đảm bảo vận hành liên tục kể cả khi không có điện lưới.

2. Nguồn điện dự phòng (UPS) cho hộ gia đình
Khi kết hợp với bình ắc quy 110V, inverter đóng vai trò như một UPS, cung cấp điện ổn định cho các thiết bị thiết yếu trong trường hợp mất điện đột ngột.

3. Cấp điện cho thiết bị gia dụng

• Thiết bị dùng động cơ: Quạt điện, máy bơm nước, tủ lạnh dùng máy nén inverter, máy khoan,…
• Thiết bị điện tử: Tivi, máy tính, đèn LED, modem WiFi, sạc điện thoại.
• Thiết bị gia dụng khác: Nồi cơm điện, lò vi sóng, bàn ủi… (ưu tiên loại có công suất phù hợp định mức inverter).

Ứng Dụng Trong Công Nghiệp & Thương Mại

1. Hệ thống viễn thông
Sử dụng để cấp điện ổn định cho các trạm phát sóng, trạm BTS ở vùng sâu vùng xa – nơi nguồn điện lưới không ổn định hoặc không khả dụng.

2. Nông nghiệp & chăn nuôi
Dùng để vận hành máy bơm tưới tiêu, quạt thông gió chuồng trại, hệ thống đèn chiếu sáng nhà kính,… giúp tối ưu hoạt động sản xuất.

3. Xây dựng & công trường
Cung cấp điện cho máy khoan, máy cắt, đèn chiếu sáng công suất lớn tại các công trình xa trung tâm, nơi chưa có điện lưới.

4. Giao thông vận tải
Được ứng dụng trên tàu thuyền, xe tải cỡ lớn hoặc các phương tiện sử dụng hệ thống điện 110V DC để vận hành thiết bị điện 220VAC.

 Ứng Dụng Trong Du Lịch & Hoạt Động Ngoài Trời

1. Xe du lịch (Caravan/RV)
Chuyển đổi điện từ ắc quy 110V của xe để sử dụng các thiết bị sinh hoạt như TV, nồi cơm, tủ lạnh mini,…

2. Thuyền và du thuyền
Cung cấp nguồn điện AC 220V từ bình ắc quy của tàu để phục vụ sinh hoạt trên biển.

3. Dã ngoại và cắm trại
Khi kết hợp với pin mặt trời hoặc bình ắc quy, inverter 110VDC/220VAC mang lại nguồn điện tiện lợi trong các hoạt động ngoài trời, tại những khu vực không có điện lưới.

 Lưu Ý Khi Lựa Chọn Và Sử Dụng

• Chọn Loại Sóng Đầu Ra:

  • Pure Sine Wave: Đắt hơn nhưng an toàn và hiệu quả cho TẤT CẢ thiết bị, đặc biệt là thiết bị nhạy cảm (máy tính, y tế), thiết bị có động cơ, máy nén.

  • Modified Sine Wave: Rẻ hơn, có thể gây ù, nóng hoặc hư hỏng với một số thiết bị đòi hỏi sóng sine chuẩn.

• Công Suất: Chọn công suất liên tục (Continuous Power) của inverter lớn hơn tổng công suất của các thiết bị dự định sử dụng đồng thời, nên dư ra 20-30%. Ví dụ: dùng quạt 60W + TV 80W + đèn 20W = 160W, nên chọn inverter công suất tối thiểu 250W-300W.

• Điện Áp Đầu Vào: Đảm bảo phù hợp chính xác với điện áp nguồn DC (110V). Một số inverter có dải điện áp vào rộng (VD: 90-140VDC).

• Hiệu Suất: Chọn inverter có hiệu suất cao (trên 85-90%) để giảm tổn hao năng lượng.

• Thời Gian Sử Dụng: Phụ thuộc vào dung lượng ắc quy (Ah) và tổng công suất tải. Tính toán: Thời gian (giờ) = [Điện áp ắc quy (V) x Dung lượng ắc quy (Ah) x Hiệu suất inverter] / Công suất tải (W).

So Sánh Inverter Sóng Sine Chuẩn và Sóng Sine Mô Phỏng

Việc lựa chọn loại inverter phù hợp phụ thuộc lớn vào thiết bị bạn cần sử dụng. Hiểu rõ sự khác biệt giữa hai dòng sản phẩm chính này là rất quan trọng.

Khi Nào Nên Chọn Loại Nào?

• Chọn Pure Sine Wave: Nếu bạn cần cấp nguồn cho các thiết bị điện tử đắt tiền, có động cơ, hoặc sử dụng cho toàn bộ gia đình/văn phòng. Đây là lựa chọn an toàn và tối ưu nhất.

• Chọn Modified Sine Wave: Nếu ngân sách hạn chế và bạn chỉ dùng cho một vài thiết bị đơn giản, thuần trở (như bóng đèn, bàn ủi) trong thời gian ngắn khi mất điện. Luôn thận trọng và theo dõi nhiệt độ thiết bị khi sử dụng.

 Hướng Dẫn Bảo Trì và Sử Dụng An Toàn

Để inverter hoạt động ổn định, bền bỉ và đảm bảo an toàn cho người dùng và thiết bị, việc lắp đặt, sử dụng và bảo trì đúng cách là vô cùng quan trọng.

Nguyên Tắc Lắp Đặt & Kết Nối An Toàn

1. Vị Trí Lắp Đặt:

   • Đặt inverter ở nơi khô ráo, thoáng mát, tránh ánh nắng mặt trời trực tiếp, mưa và độ ẩm cao.

   • Đảm bảo không gian xung quanh có đủ không khí lưu thông để tản nhiệt (ít nhất 10-15 cm xung quanh), tránh đặt trong tủ kín.

   • Tránh xa các nguồn nhiệt, vật liệu dễ cháy và khí dễ nổ.

2. Kết Nối Điện:

   • TUYỆT ĐỐI tắt nguồn (ngắt kết nối DC) trước khi thực hiện bất kỳ thao tác đấu nối nào.

   • Sử dụng dây dẫn có tiết diện phù hợp với dòng điện định mức của inverter để tránh quá tải, chập cháy. (Tham khảo bảng tra cứu tiết diện dây).

   • Kết nối đúng cực (+ với +, – với -) từ nguồn DC (ắc quy). Đấu ngược cực có thể phá hỏng inverter ngay lập tức.

   • Nối đất (mass) vỏ inverter đúng quy cách để chống rò điện, đảm bảo an toàn.

   • Kết nối tải AC sau cùng, khi mọi thứ đã được đấu nối chắc chắn.

Quy Trình Vận Hành Đúng Cách

1. Thứ Tự Bật/Tắt Đúng:

   • KHI BẬT: Bật công tắc nguồn DC từ ắc quy/pin -> Đèn báo nguồn DC của inverter sáng -> Bật công tắc inverter sang chế độ ON -> Cắm và bật thiết bị sử dụng.

   • KHI TẮT: Tắt toàn bộ thiết bị tiêu thụ -> Tắt công tắc inverter sang OFF -> Ngắt công tắc nguồn DC từ ắc quy/pin.

2. Theo Dõi Hoạt Động:

   • Quan sát đèn báo và màn hình hiển thị (nếu có) để biết trạng thái hoạt động, điện áp vào/ra, tải tiêu thụ.

   • Chú ý nghe âm thanh quạt tản nhiệt. Nếu quạt không chạy khi inverter nóng hoặc có tiếng kêu lạ, cần kiểm tra.

Bảo Trì Định Kỳ và Xử Lý Sự Cố Thường Gặp

1. Bảo Trì Định Kỳ:

   • Vệ sinh: Thường xuyên lau chùi bụi bẩn bám trên thân máy và các khe tản nhiệt bằng khăn khô, mềm. Bụi bẩn là kẻ thù số một gây giảm khả năng tản nhiệt, dẫn đến quá nhiệt và giảm tuổi thọ linh kiện.

   • Kiểm tra kết nối: Siết chặt lại các đầu cáp, đầu nối (cả đầu DC và AC) định kỳ để tránh hiện tượng lỏng lẻo gây tia lửa điện, tăng điện trở tiếp xúc.

   • Kiểm tra nguồn DC: Theo dõi điện áp ắc quy/pin. Không để ắc quy sụt áp quá sâu thường xuyên.

2. Một Số Sự Cố và Cách Xử Lý Cơ Bản:

   • Inverter không hoạt động, không có đèn báo: Kiểm tra nguồn DC, cầu chì, công tắc và các kết nối đầu vào.

   • Đèn báo lỗi (thường nhấp nháy hoặc chuyển màu đỏ): Tra cứu mã lỗi trong sách hướng dẫn. Thường gặp lỗi quá tải, điện áp thấp, hoặc quá nhiệt. Tắt máy, giảm tải, để nguội và khởi động lại.

   • Đầu ra bị yếu hoặc thiết bị chạy không ổn định: Kiểm tra xem tải có vượt quá công suất không, điện áp ắc quy có đủ không, hoặc dây dẫn có quá nhỏ gây sụt áp không.

   • Máy phát ra tiếng kêu lớn hoặc có mùi khét: NGAY LẬP TỨC ngắt nguồn DC. Đây có thể là dấu hiệu của chập mạch hoặc hỏng hóc linh kiện bên trong. Cần liên hệ trung tâm bảo hành/sửa chữa chuyên nghiệp.

Lời khuyên quan trọng: Đối với các sự cố phức tạp liên quan đến mạch bên trong, người dùng không có chuyên môn không nên tự tháo máy. Hãy liên hệ với đơn vị cung cấp hoặc kỹ thuật viên có chứng chỉ để được hỗ trợ.

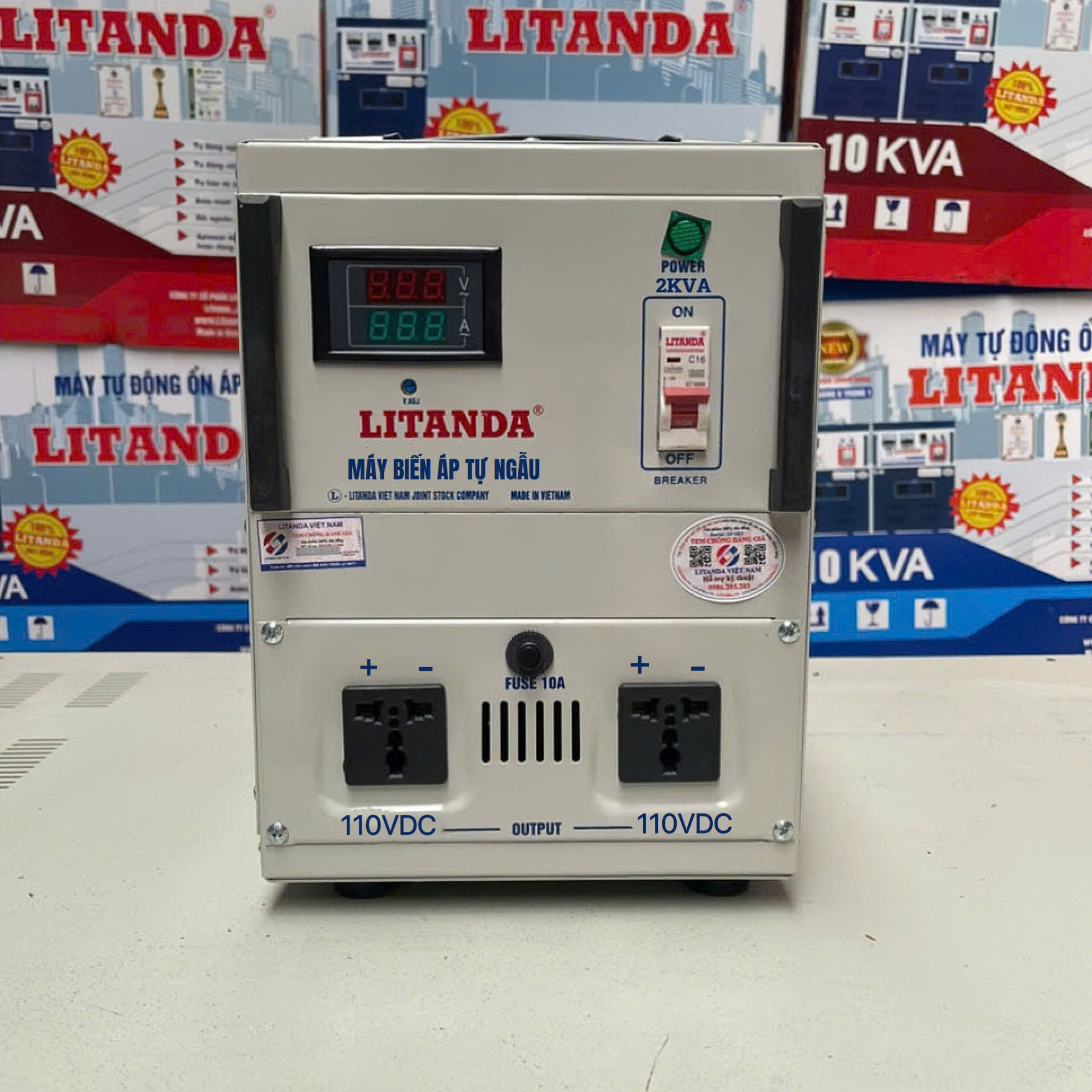

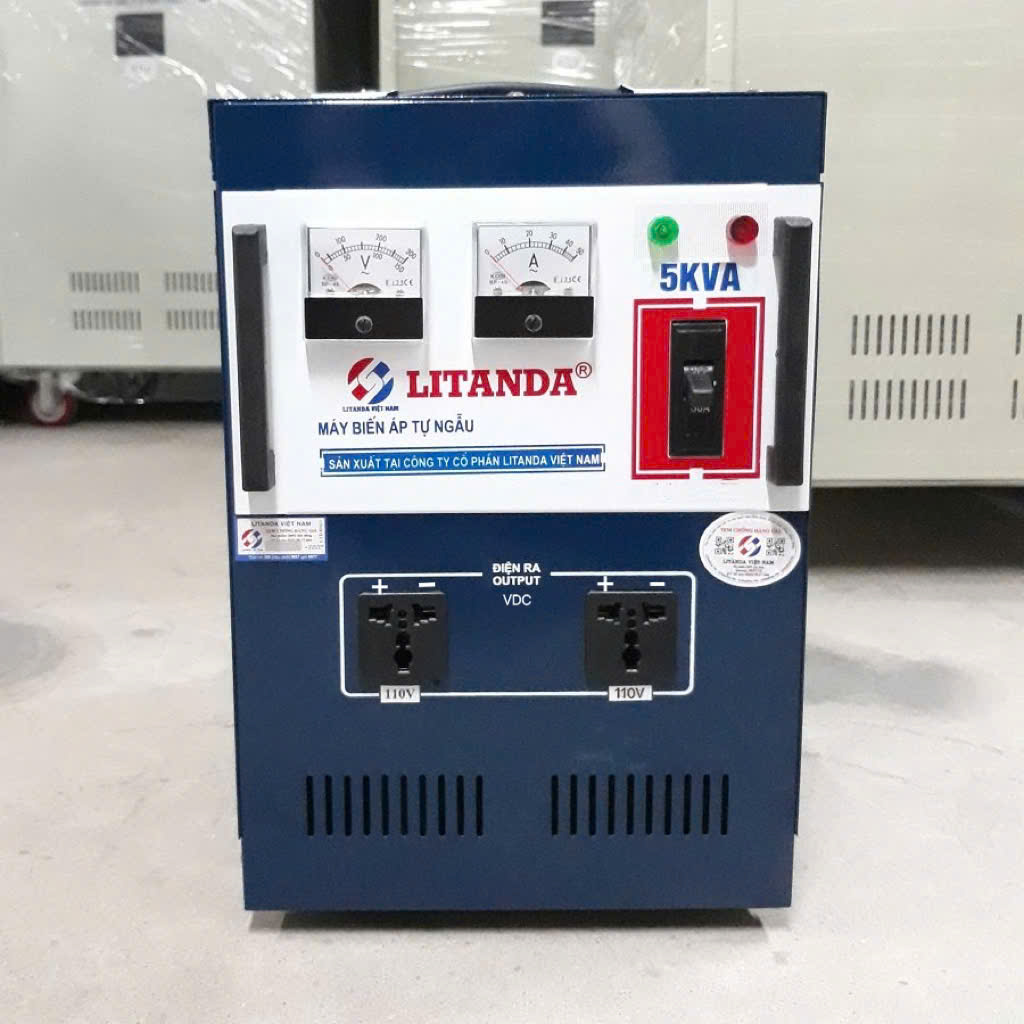

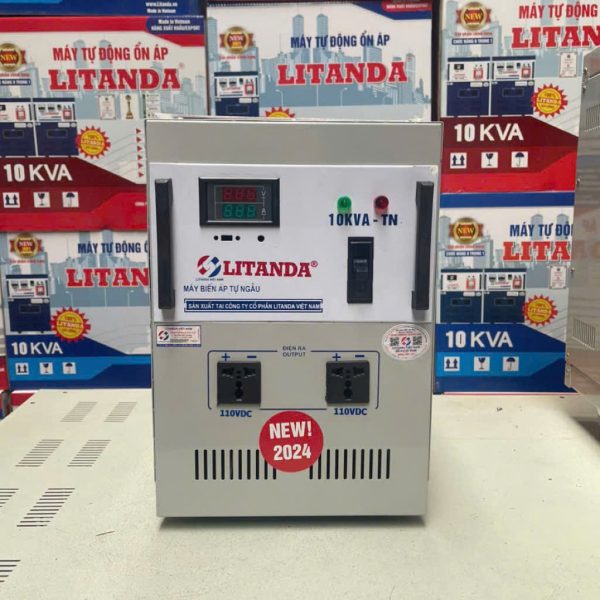

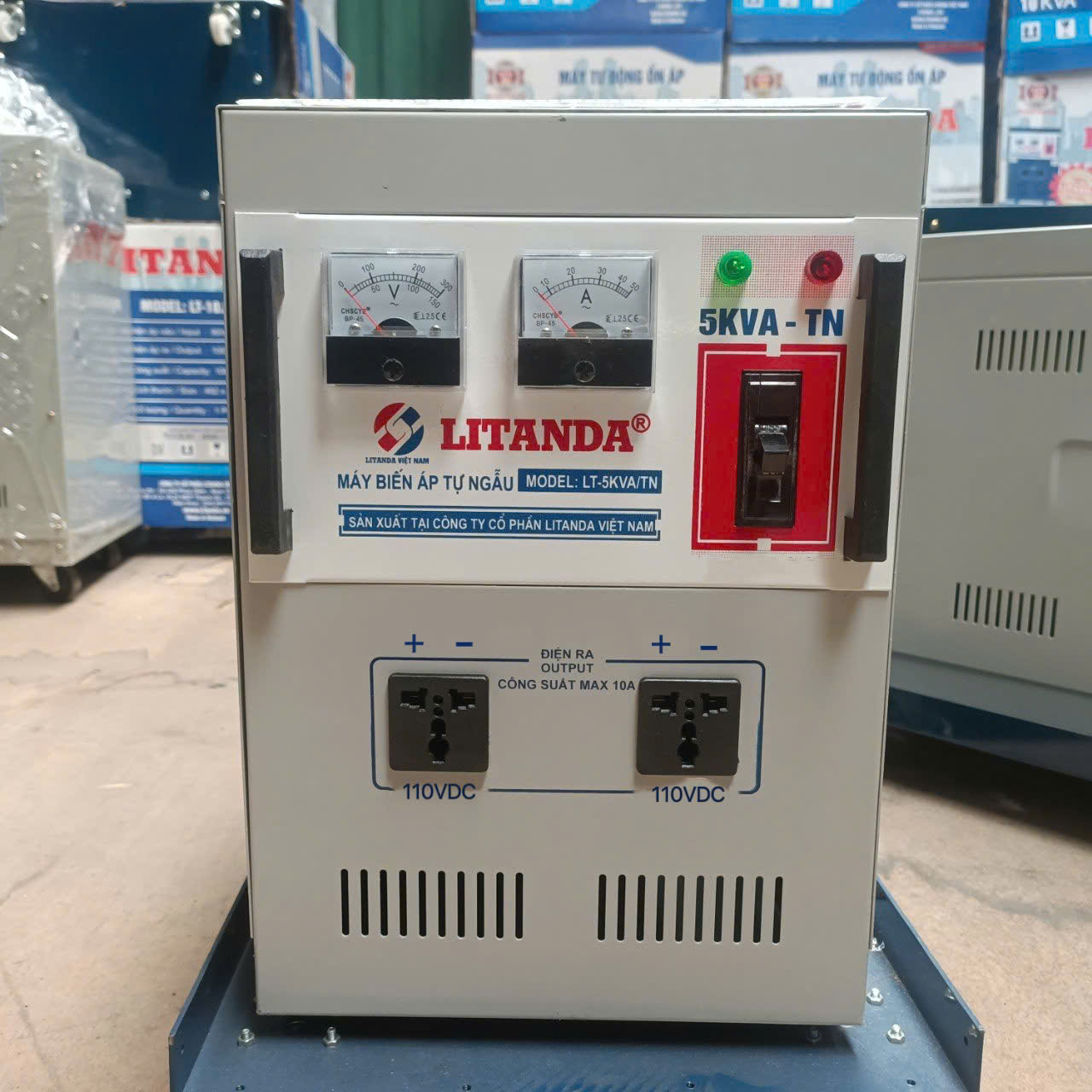

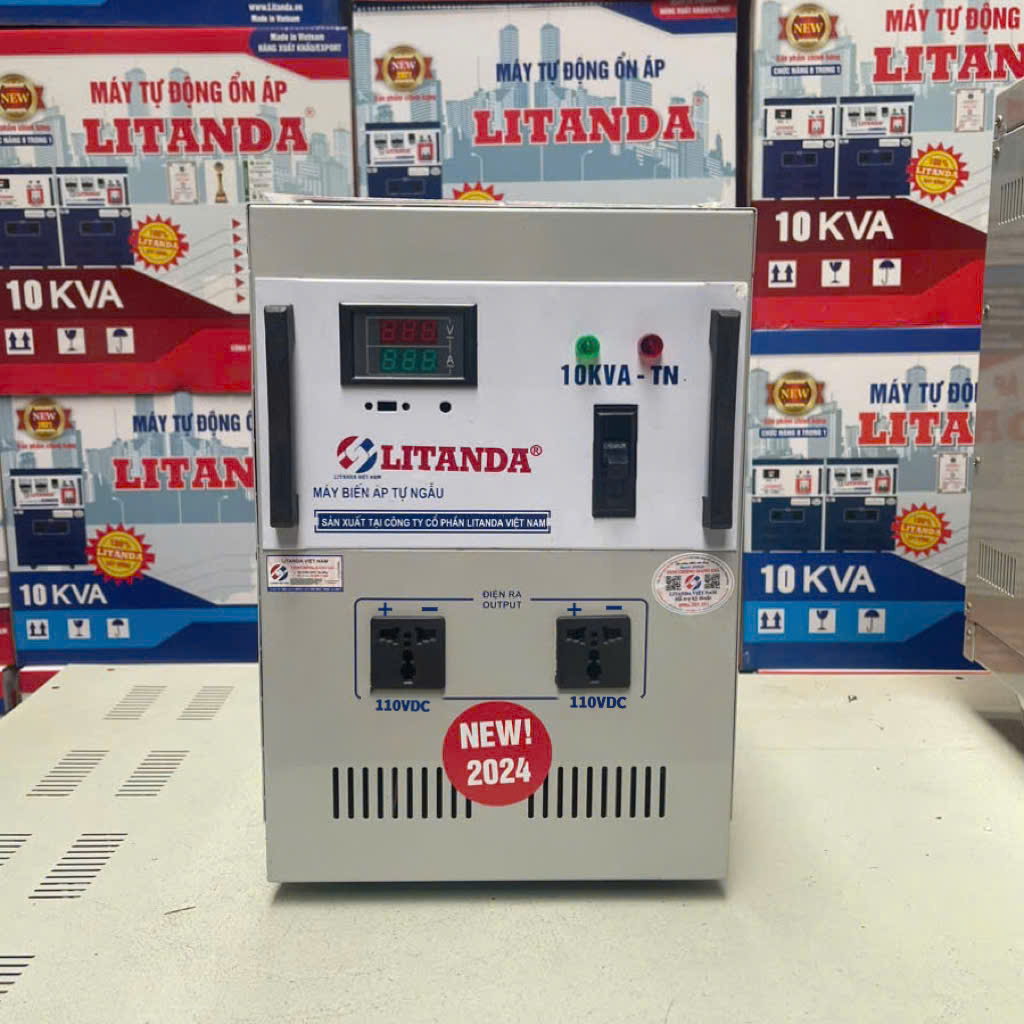

Địa Chỉ Mua Bộ Biến Tần (Inverter) 110VDC/220VAC Dây Đồng
