Biến Áp Cách Ly Xuyến Là Gì? Cấu Tạo Đặc Biệt Giúp Giảm Nhiễu Và Chống Giật

Biến áp cách ly xuyến là gì?

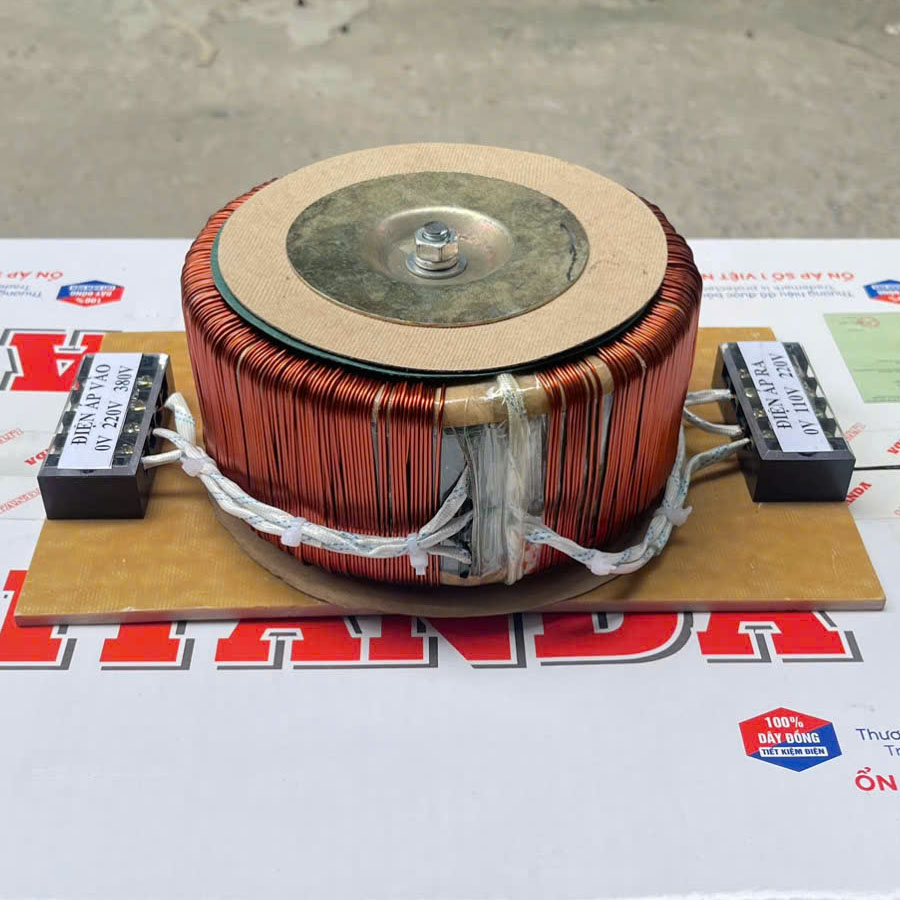

Biến áp cách ly xuyến (tên tiếng Anh: Toroidal Isolation Transformer) là loại biến áp có lõi hình vòng xuyến khép kín, được thiết kế nhằm cách ly hoàn toàn mạch điện đầu vào với mạch điện đầu ra. Cấu tạo đặc biệt này giúp ngăn chặn dòng điện rò, giảm nhiễu điện từ, đồng thời đảm bảo an toàn cho thiết bị và người sử dụng trong quá trình vận hành.

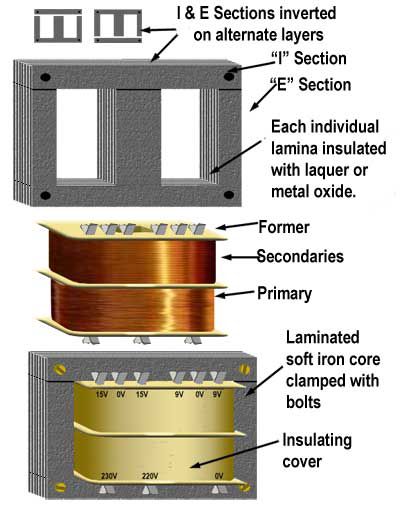

Khác với các loại biến áp thông thường có lõi thép dạng chữ E hoặc U, biến áp xuyến sử dụng lõi thép silic quấn tròn liên tục, tạo nên từ trường đồng đều và giảm đáng kể tổn hao năng lượng. Nhờ đó, thiết bị hoạt động êm ái, hiệu suất cao, ít phát nhiệt và hầu như không tạo tiếng ồn, mang lại độ ổn định và tuổi thọ lâu dài cho hệ thống điện.

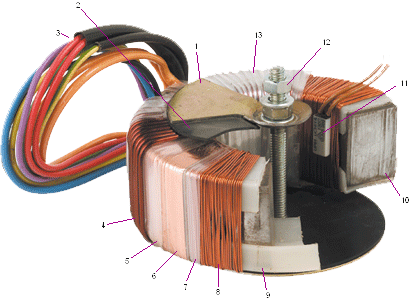

Cấu tạo của biến áp cách ly xuyến

Biến áp cách ly xuyến được thiết kế với cấu trúc đặc biệt nhằm tối ưu hiệu suất truyền tải và đảm bảo an toàn tuyệt đối trong quá trình vận hành. Thiết bị bao gồm ba bộ phận chính: lõi thép xuyến, dây quấn sơ cấp – thứ cấp, và hệ thống cách điện – chống nhiễu.

1. Lõi thép xuyến (Toroidal Core)

Lõi thép là thành phần quan trọng nhất của biến áp xuyến, thường được chế tạo từ tôn silic cao cấp hoặc vật liệu ferit có từ tính mạnh. Với hình dạng vòng tròn khép kín (vòng xuyến), lõi giúp tập trung từ thông tối đa, hạn chế thất thoát năng lượng và giảm thiểu nhiễu từ phát tán ra môi trường xung quanh. Nhờ thiết kế này, biến áp xuyến đạt được hiệu suất cao, hoạt động ổn định và tiết kiệm điện năng hơn so với lõi dạng chữ E hoặc U truyền thống.

2. Dây quấn sơ cấp và thứ cấp

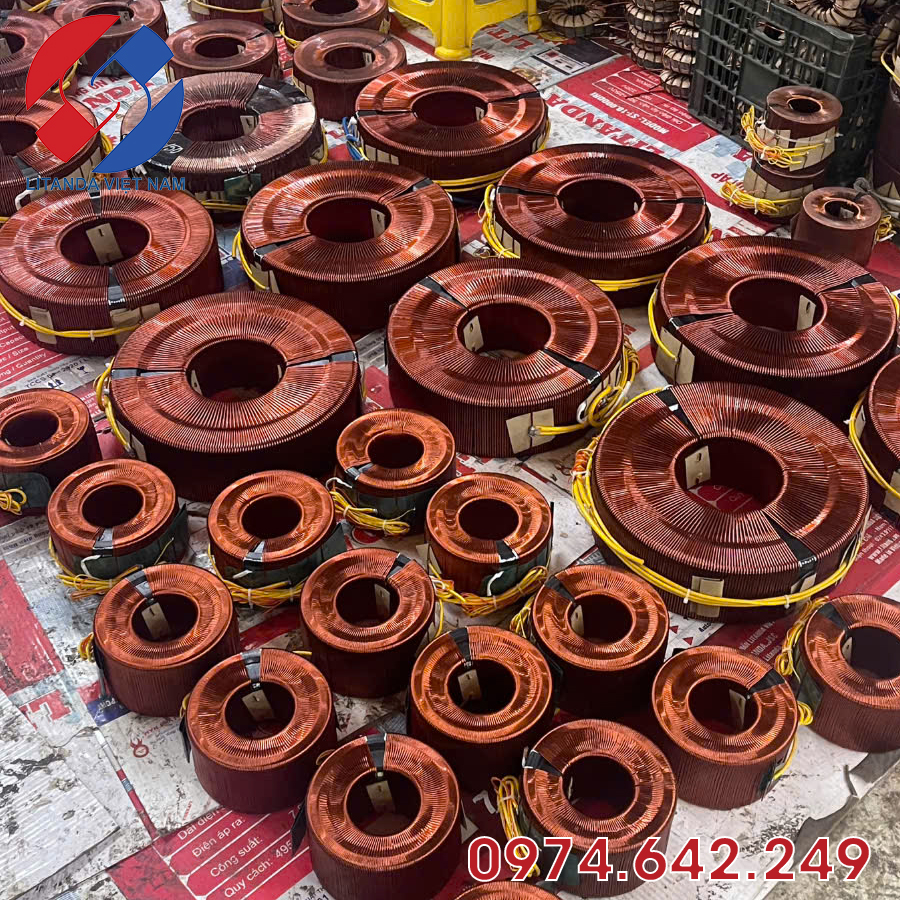

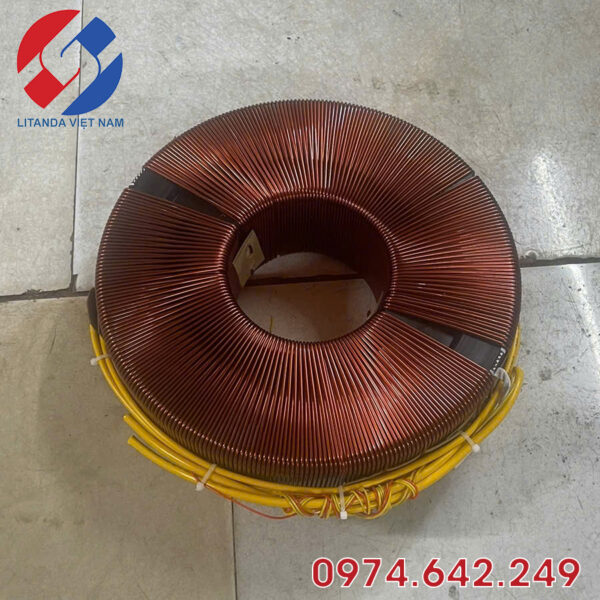

Các cuộn dây đồng cách điện được quấn đều xung quanh lõi xuyến theo quy trình chính xác, đảm bảo phân bố từ trường đồng nhất.

• Cuộn sơ cấp được nối với nguồn điện đầu vào.

• Cuộn thứ cấp kết nối với tải hoặc thiết bị sử dụng điện.

Hai cuộn dây này hoàn toàn cách ly về điện, chỉ truyền năng lượng thông qua từ trường cảm ứng, giúp bảo vệ an toàn cho thiết bị và người dùng, đồng thời ngăn chặn hiện tượng rò điện.

3. Lớp cách điện và vật liệu chống nhiễu

Biến áp cách ly xuyến được phủ nhiều lớp cách điện chuyên dụng, như giấy cách điện, sơn cách điện hoặc nhựa epoxy, nhằm chống ẩm, tăng độ bền cơ học và hạn chế hiện tượng phóng điện bề mặt.
Ở các dòng sản phẩm cao cấp, thiết bị còn được trang bị lớp chống nhiễu tĩnh điện (Electrostatic Shield) giúp triệt tiêu nhiễu cao tần, đảm bảo chất lượng điện áp đầu ra ổn định, sạch và an toàn cho các thiết bị điện tử nhạy cảm.

Nguyên lý hoạt động của biến áp cách ly xuyến

Biến áp cách ly xuyến hoạt động dựa trên nguyên lý cảm ứng điện từ, tương tự như các loại biến áp thông thường nhưng được tối ưu hơn về hiệu suất và độ an toàn.

Khi dòng điện xoay chiều đi qua cuộn dây sơ cấp, nó tạo ra từ trường biến thiên trong lõi thép xuyến. Nhờ cấu trúc vòng tròn khép kín của lõi, từ thông được tập trung và truyền dẫn hiệu quả quanh toàn bộ chu vi lõi, hầu như không bị rò rỉ ra bên ngoài.

Từ trường biến thiên này cảm ứng điện áp sang cuộn dây thứ cấp, tạo ra nguồn điện đầu ra tương ứng với tỉ số vòng dây giữa hai cuộn. Quá trình này không có sự kết nối điện trực tiếp giữa mạch vào và mạch ra — năng lượng chỉ truyền qua từ trường cảm ứng.

Chính cơ chế đó giúp điện áp đầu ra được cách ly hoàn toàn khỏi nguồn điện lưới, ngăn ngừa rò điện, giảm nhiễu điện từ và bảo vệ an toàn tuyệt đối cho thiết bị cũng như người sử dụng. Ngoài ra, thiết kế lõi xuyến còn giúp tối ưu hiệu suất truyền năng lượng, giảm tổn hao và tiếng ồn, mang lại nguồn điện ổn định, sạch và bền bỉ cho các ứng dụng điện tử và công nghiệp.

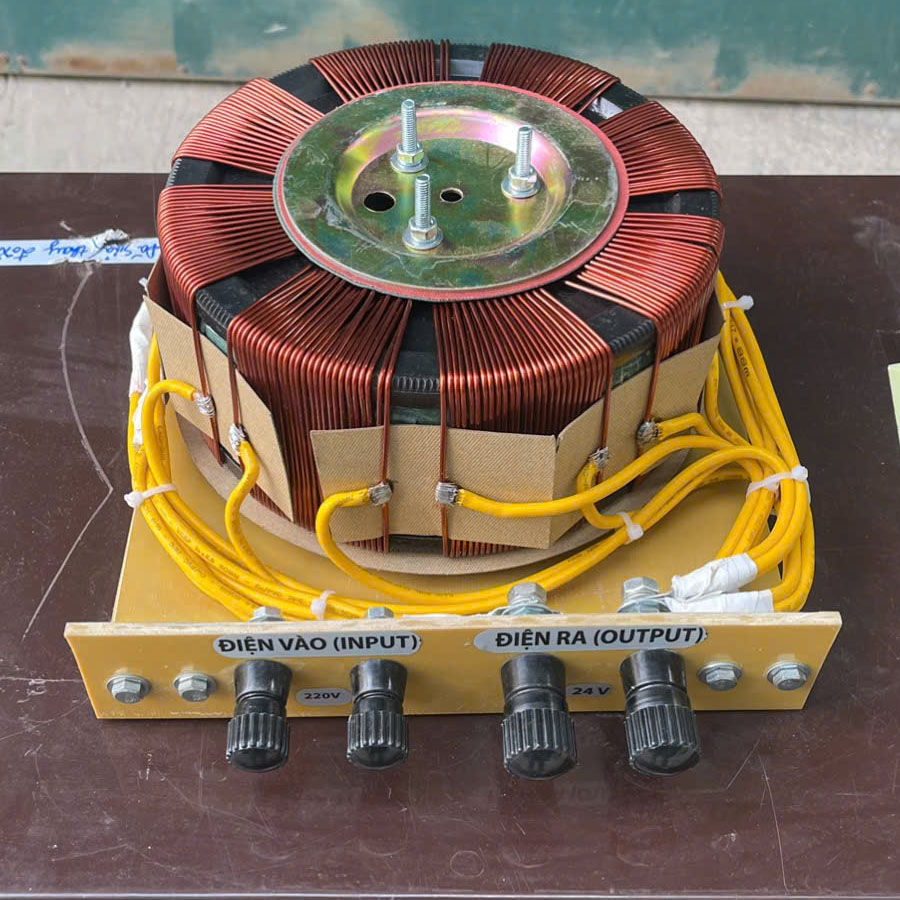

Ưu điểm nổi bật của biến áp cách ly xuyến

Biến áp cách ly xuyến được đánh giá cao nhờ thiết kế đặc biệt và khả năng vận hành ổn định, mang lại nhiều lợi ích vượt trội so với các loại biến áp thông thường. Dưới đây là những ưu điểm nổi bật của thiết bị này:

1. Giảm nhiễu điện và bảo vệ thiết bị hiệu quả

Nhờ lõi xuyến khép kín và cấu trúc từ trường tập trung, biến áp cách ly xuyến giúp hạn chế tối đa từ rò và chống nhiễu điện từ (EMI, RFI). Thiết bị có khả năng loại bỏ nhiễu cao tần, xung nhiễu và méo sóng từ lưới điện, đảm bảo nguồn điện đầu ra ổn định, sạch và tinh khiết.
Điều này đặc biệt quan trọng đối với các thiết bị điện tử nhạy cảm như hệ thống âm thanh, máy tính, thiết bị y tế, máy móc tự động hóa hay thiết bị đo lường chính xác, giúp kéo dài tuổi thọ và duy trì hiệu suất hoạt động ổn định.

2. Cách ly an toàn tuyệt đối

Biến áp cách ly xuyến được thiết kế để ngăn chặn hoàn toàn dòng điện rò hoặc điện áp nguy hiểm từ lưới điện truyền sang tải. Nhờ đó, thiết bị giúp bảo vệ an toàn cho người sử dụng, đặc biệt trong các môi trường có nguy cơ rò điện cao.
Cơ chế cách ly này cũng giúp giảm thiểu sự cố điện giật, cháy nổ hoặc hư hỏng linh kiện khi xảy ra lỗi điện từ nguồn cấp.

3. Hiệu suất cao – Tiết kiệm năng lượng

Với lõi xuyến có từ trở thấp và khả năng tập trung từ thông tốt, biến áp cách ly xuyến đạt hiệu suất truyền tải năng lượng lên đến 95–98%, vượt trội so với nhiều loại biến áp truyền thống.
Thiết bị giảm đáng kể tổn hao nhiệt, hoạt động êm ái, ổn định và bền bỉ trong thời gian dài, góp phần tiết kiệm điện năng và chi phí vận hành.

4. Kích thước nhỏ gọn, vận hành êm và ít tiếng ồn

Nhờ thiết kế vòng tròn khép kín và phân bố từ trường đồng đều, biến áp cách ly xuyến có kích thước nhỏ gọn, trọng lượng nhẹ hơn so với biến áp EI cùng công suất.
Trong quá trình hoạt động, thiết bị hầu như không rung, không phát tiếng ù, rất phù hợp cho các không gian cần độ yên tĩnh cao như phòng thí nghiệm, bệnh viện, studio âm thanh hoặc văn phòng.
